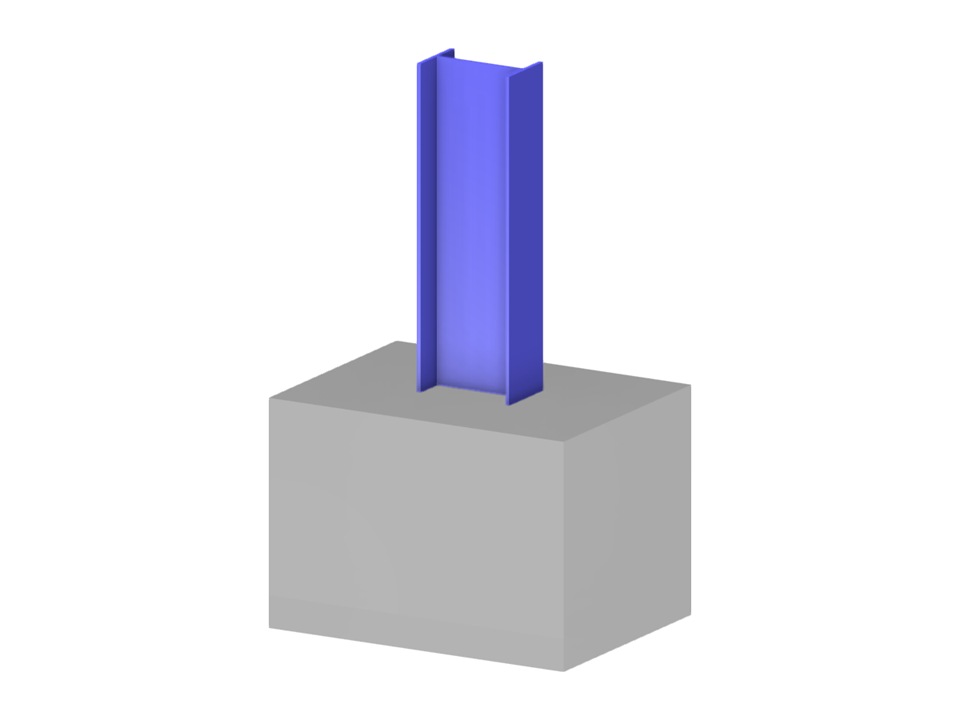

Parametrizace geometrie ocelového sloupu I-profilu vetknutého do betonového základového bloku.
- Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).
Vložený sloupec
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 39 |
| Počet linií | 67 |
| Počet prutů | 0 |
| Počet ploch | 35 |
| Počet těles | 5 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 10,187 t |
| Rozměry | 2,000 x 3,400 x 1,500 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
