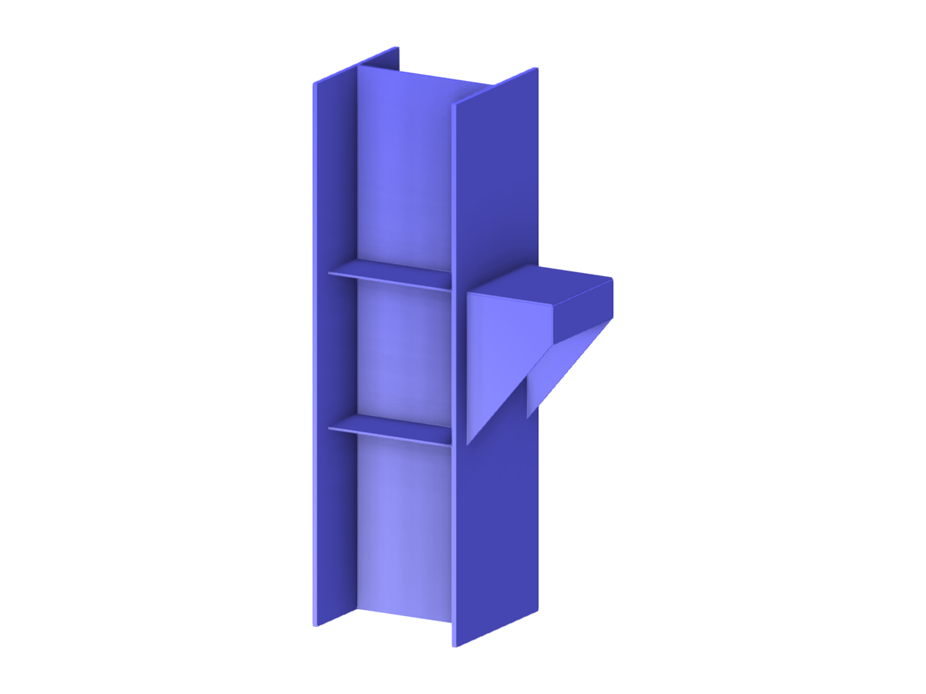

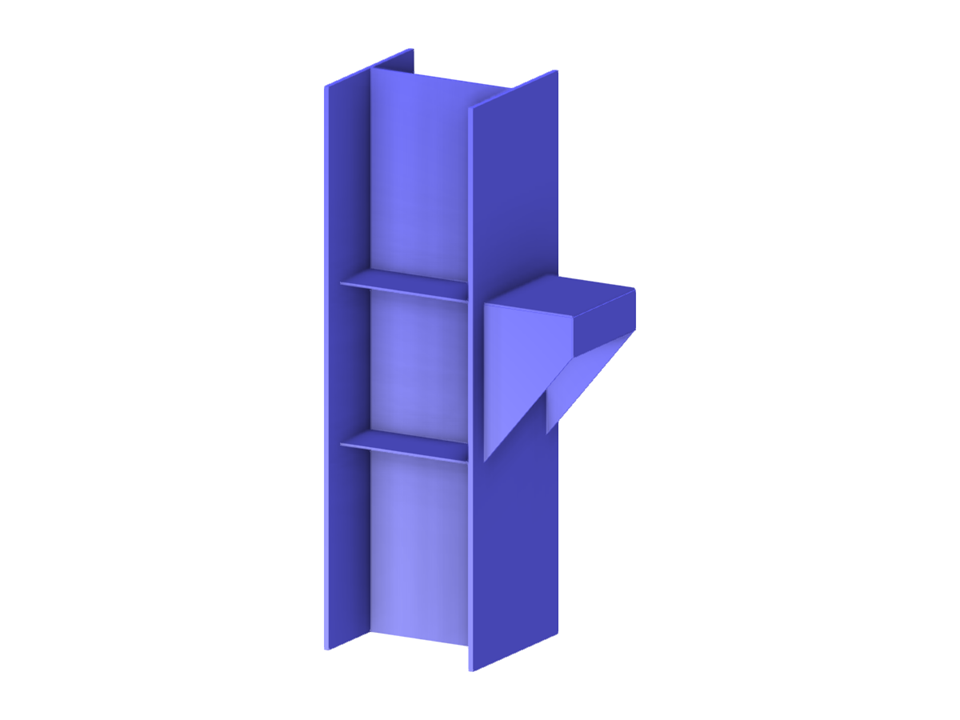

Parametrización de la geometría de una ménsula corta de acero unida a un pilar de acero de sección en I.
- Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).
soporte
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 37 |
| Número de líneas | 60 |
| Número de barras | 0 |
| Número de superficies | 11 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.458 t |
| Dimensiones | 1,300 x 2,800 x 0,820 m |
