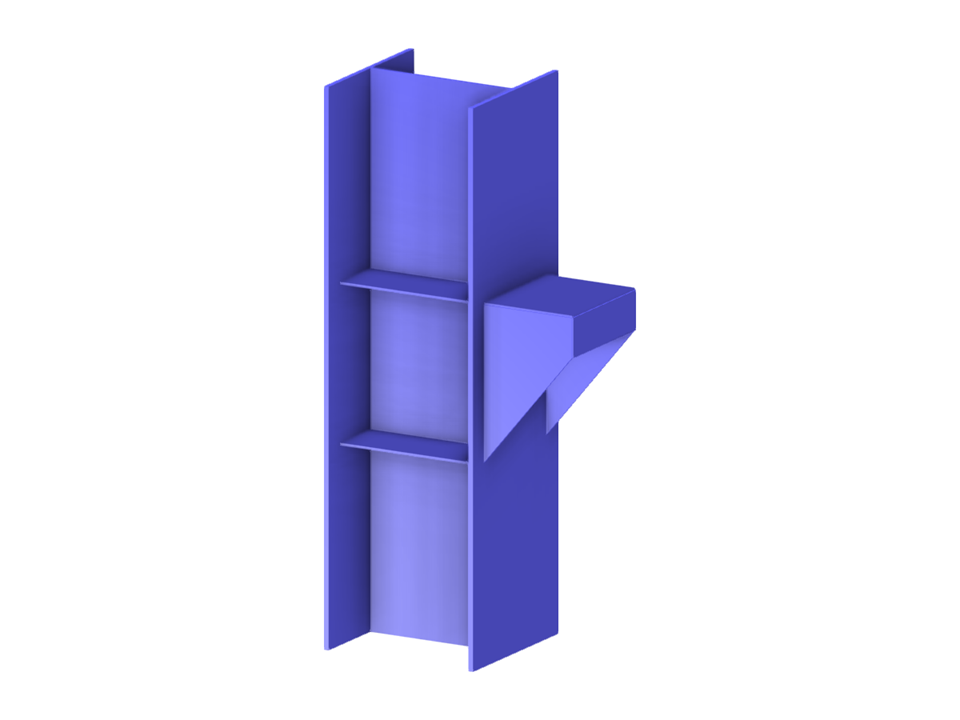

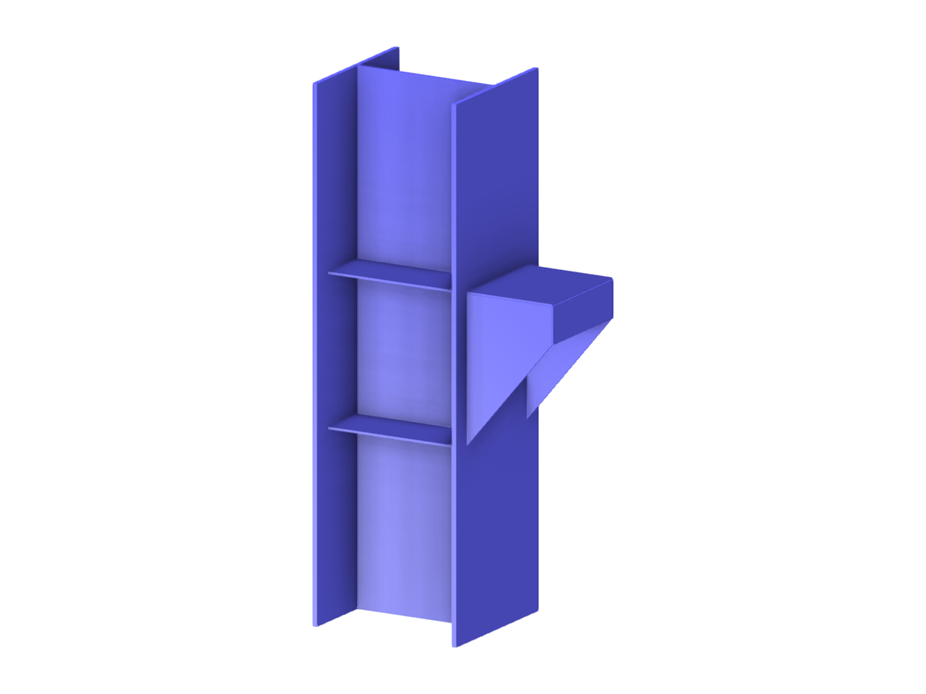

Parametrizace geometrie krátké ocelové konzoly spojené s ocelovým sloupem z I-profilu.
- Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).
konzola
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 37 |
| Počet linií | 60 |
| Počet prutů | 0 |
| Počet ploch | 11 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,458 t |
| Rozměry | 1,300 x 2,800 x 0,820 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
