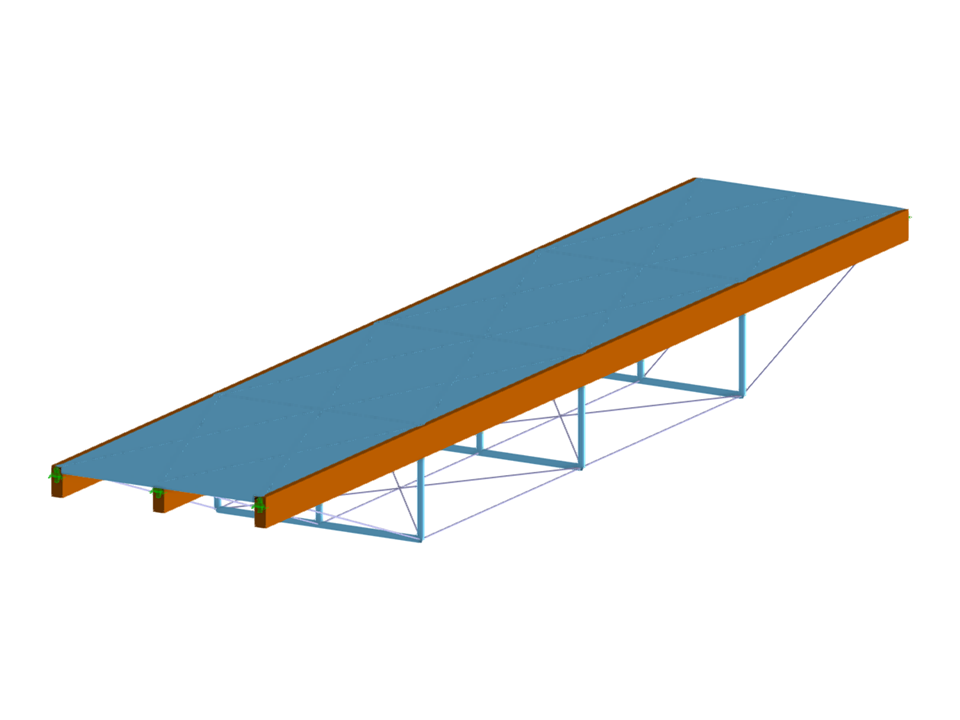

Parametrización de la geometría de un puente de madera incluyendo secciones de vigas, bielas y travesaños, excentricidades de bielas, cargas externas y tracción de cables.
- Modelo creado por el equipo técnico de Dlubal Latam. El modelo también está disponible como bloque parametrizado en el sitio web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).
Pasarela de madera
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 32 |
| Número de líneas | 61 |
| Número de barras | 61 |
| Número de superficies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 12 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 6.240 t |
| Dimensiones | 20,000 x 1,850 x 3,650 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
