Parametrizzazione della geometria di un ponte in legno comprese le sezioni trasversali di travi, puntoni e traverse, eccentricità dei puntoni, carichi esterni e tensionamento dei cavi.
- Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).

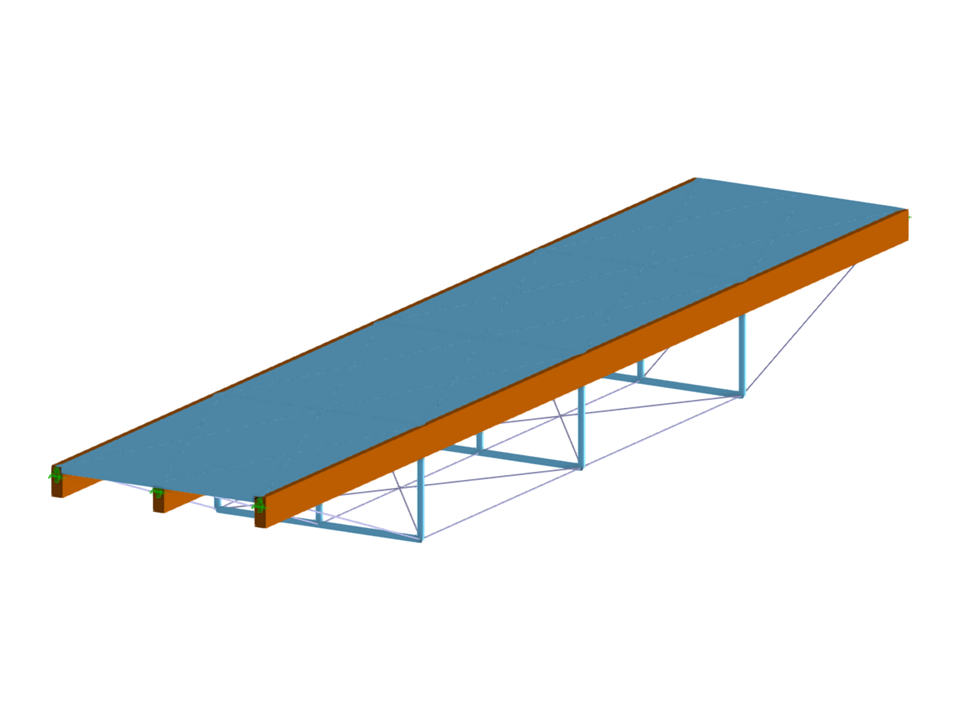

Ponte pedonale di legno
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 32 |
| Numero di linee | 61 |
| Numero di aste | 61 |
| Numero di superfici | 4 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 12 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 6,240 t |
| Dimensioni | 20.000 x 1.850 x 3.650 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
