Se utiliza una unión soldada para la estructura de un puente grúa, que está reforzada por diagonales. Las vigas en forma de I que soportan la carga para la grúa y las diagonales en forma de L están modeladas como secciones armadas.

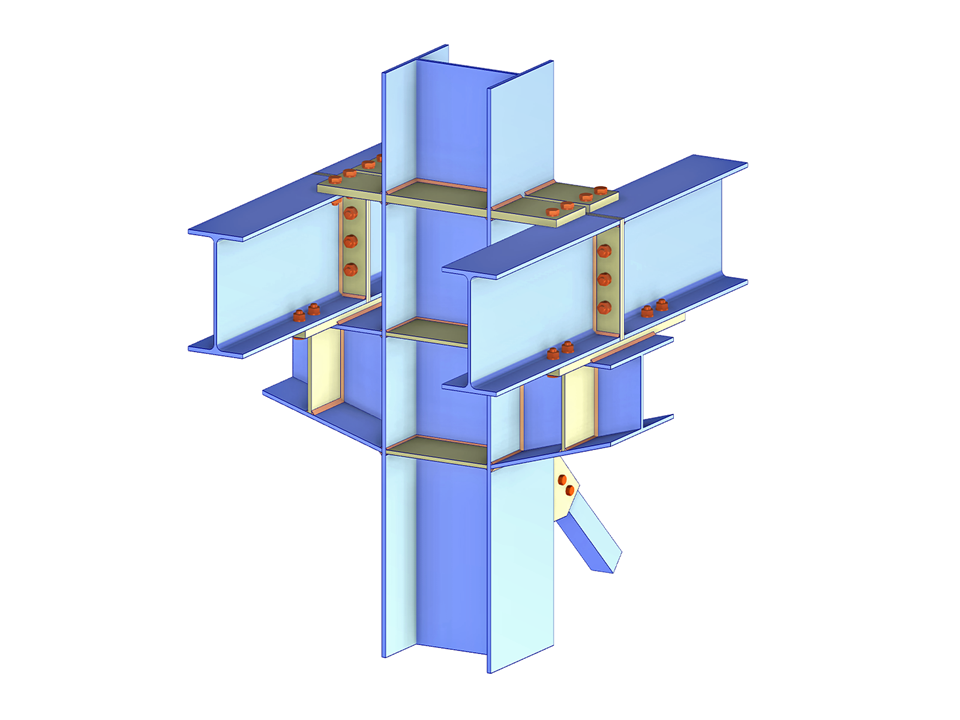

Unión de acero para estructura de camino de rodadura para grúa
| Número de nudos | 8 |
| Número de líneas | 7 |
| Número de barras | 7 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.992 t |
| Dimensiones | 0,960 x 6,000 x 5,809 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
