Un assemblage soudé est utilisé pour la structure du chemin de roulement, qui est rigidifié par des diagonales. Les poutres en I porteuses de charge pour la grue et les diagonales en L sont modélisées sous forme de sections composées.

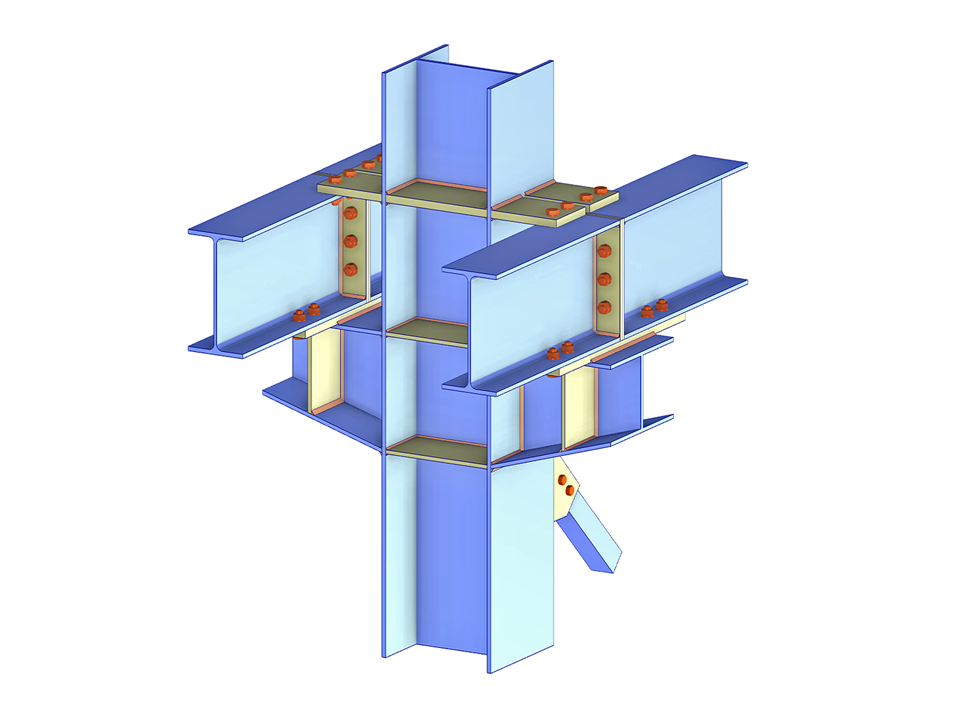

Assemblage acier pour chemin de roulement
| Nombre de nœuds | 8 |
| Nombre de lignes | 7 |
| Nombre de barres | 7 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,992 t |
| Cotation fonctionnelle | 0,960 x 6,000 x 5,809 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
