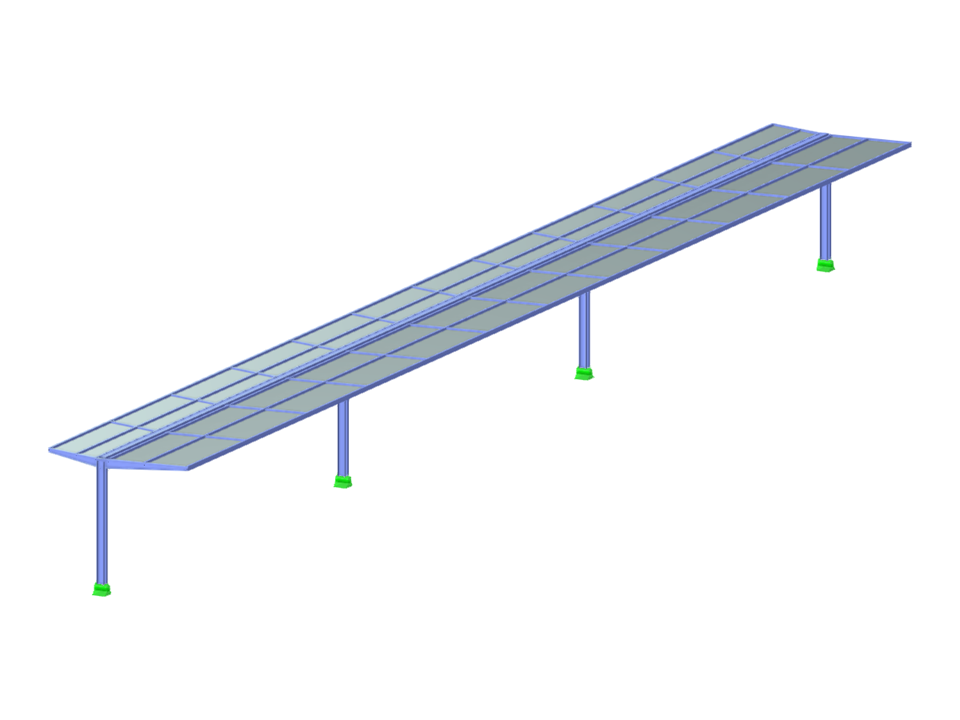

Cubierta de acero de la plataforma de la estación con paneles de cubierta de aluminio de longitud desigual apoyados en pilares en el centro de la estructura.
SPR002 | Cubierta de la plataforma de la estación
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 95 |
| Número de líneas | 114 |
| Número de barras | 114 |
| Número de superficies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 20.813 t |
| Dimensiones | 6,000 x 4,935 x 54,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
