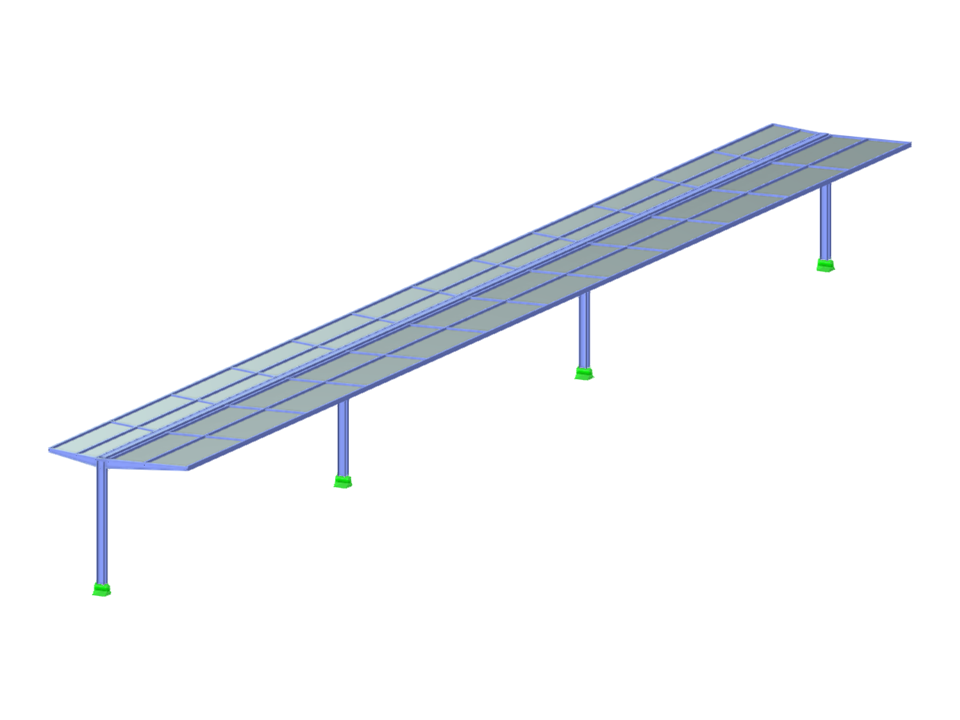

Toiture de la plateforme de la gare en acier avec des panneaux de toiture en aluminium de longueur inégale supportés par des poteaux au centre de la structure.
SPR002 | Toit du quai de la gare
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 95 |
| Nombre de lignes | 114 |
| Nombre de barres | 114 |
| Nombre de surfaces | 2 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 6 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 20,813 t |
| Cotation fonctionnelle | 6,000 x 4,935 x 54,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
