Parametrización de la geometría de una placa trapezoidal de acero con dimensiones comerciales y una losa de hormigón con longitud y espesor variable.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.

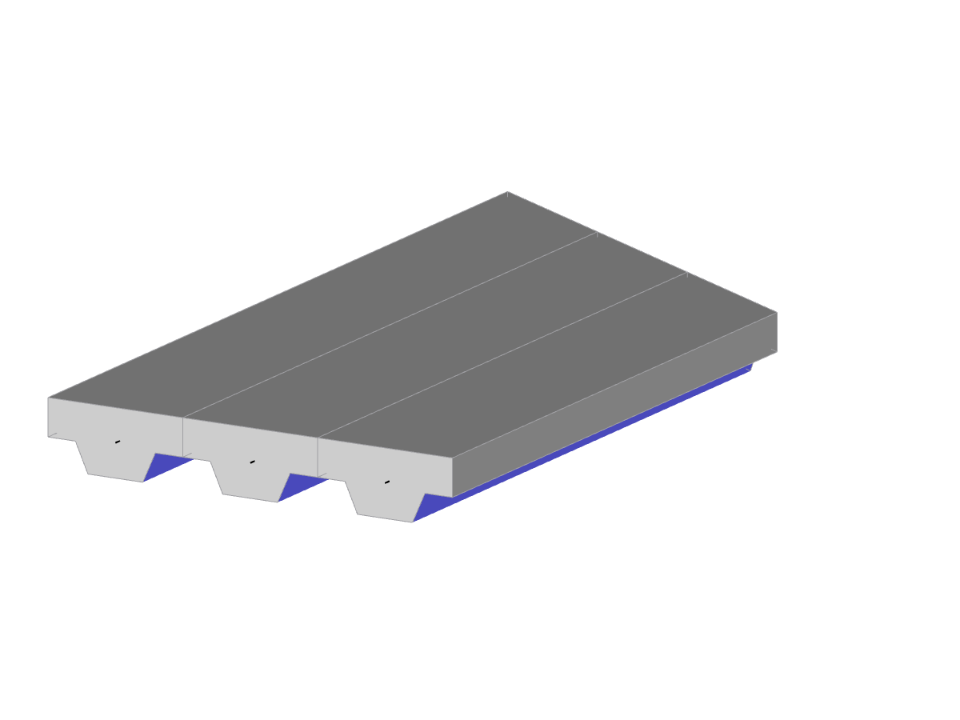

Placa trapezoidal
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 46 |
| Número de líneas | 67 |
| Número de barras | 3 |
| Número de superficies | 28 |
| Número de sólidos | 3 |
| Peso completo | 0.509 t |
| Dimensiones | 0,914 x 1,800 x 0,143 m |
| Versión del programa | 5.28.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
