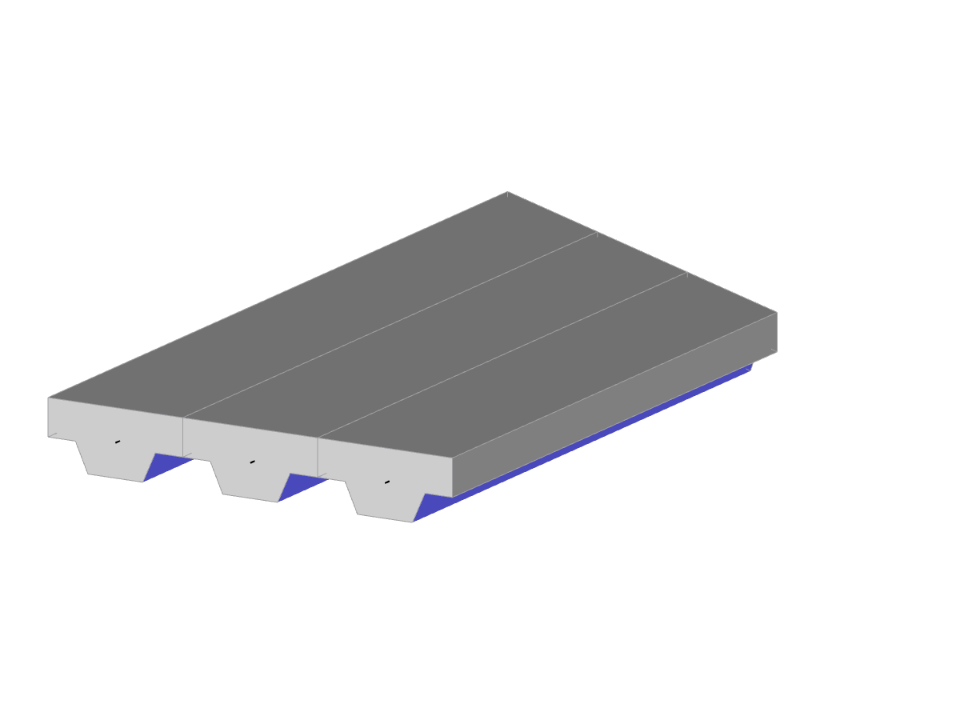

Parametrizzazione della geometria di una piastra trapezoidale in acciaio con dimensioni commerciali e soletta in calcestruzzo con lunghezza e spessore variabili.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Piastra trapezoidale
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 46 |
| Numero di linee | 67 |
| Numero di aste | 3 |
| Numero di superfici | 28 |
| Numero di solidi | 3 |
| Peso totale | 0,509 t |
| Dimensioni | 0.914 x 1.800 x 0.143 m |
| Versione del programma | 5.28.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
