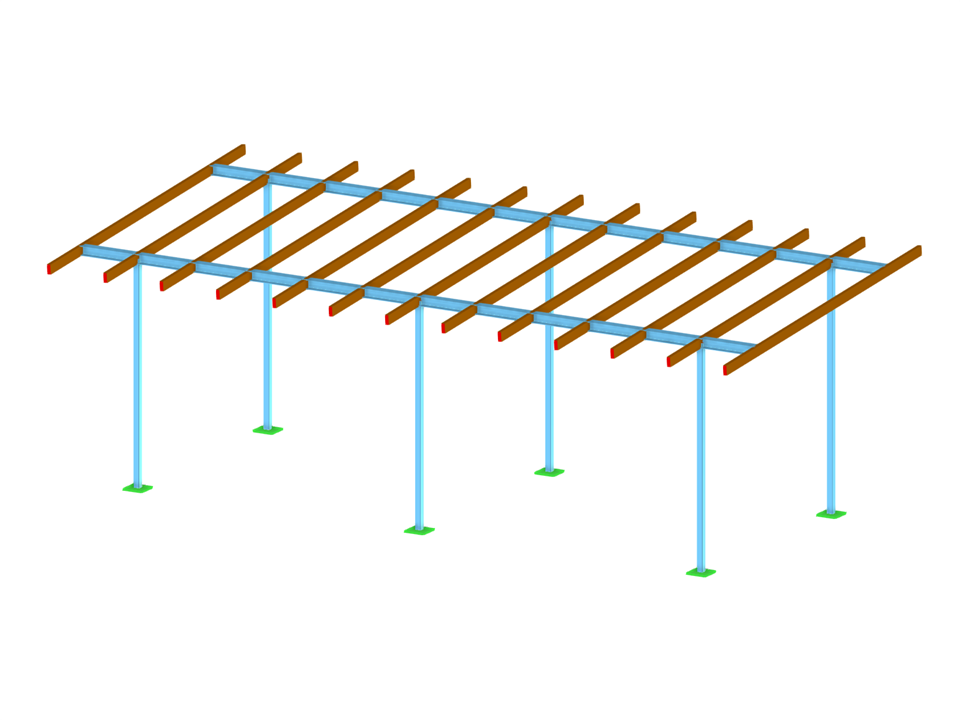

Refugio
| Número de nudos | 60 |
| Número de líneas | 69 |
| Número de barras | 69 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinaciones de carga | 45 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1,101 t |
| Dimensiones | 12,000 x 3,087 x 6,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
