Struttura in acciaio con arcarecci in legno
- Introduzione a RFEM 6 e RSTAB 9 | Parte 1: Modellazione, input dei carichi
- Introduzione a RFEM 6 e RSTAB 9 | Parte 2: Combinatoria, verifica, documentazione
- Webinar | Introduzione a RFEM 6 e RSTAB 9 | Parte 1: Modellazione, inserimento dei carichi
- Webinar | Introduzione a RFEM 6 e RSTAB 9 | Parte 2: Combinatoria, verifica, documentazione

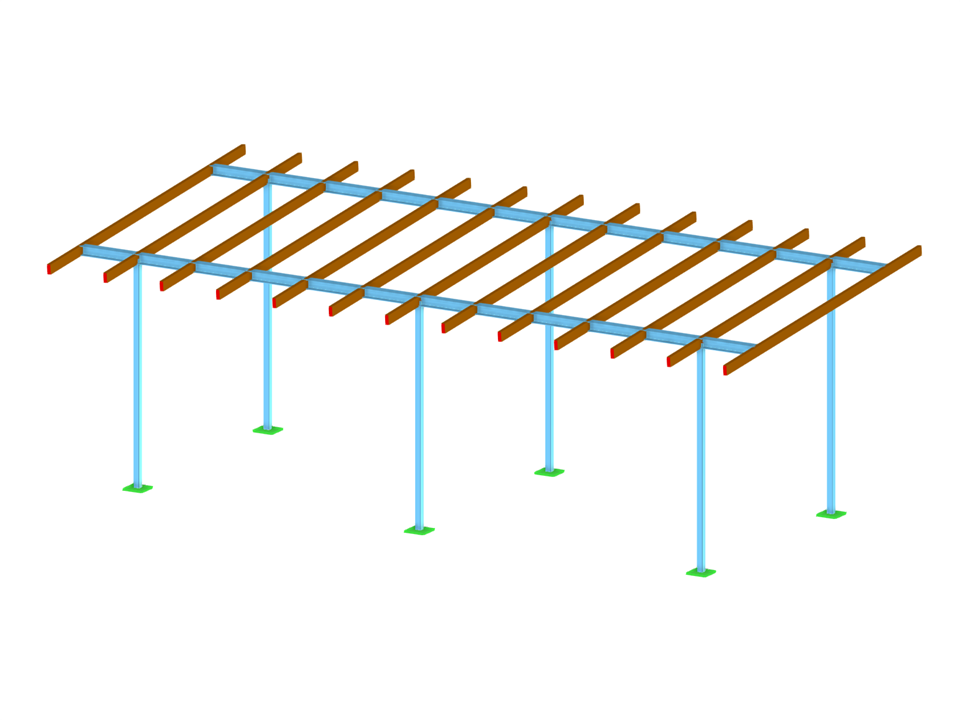

Tettoia
| Numero di nodi | 60 |
| Numero di linee | 69 |
| Numero di aste | 69 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 45 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,101 t |
| Dimensioni | 12,000 x 3,087 x 6,000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
