Manual en línea de RFEM | Superficies

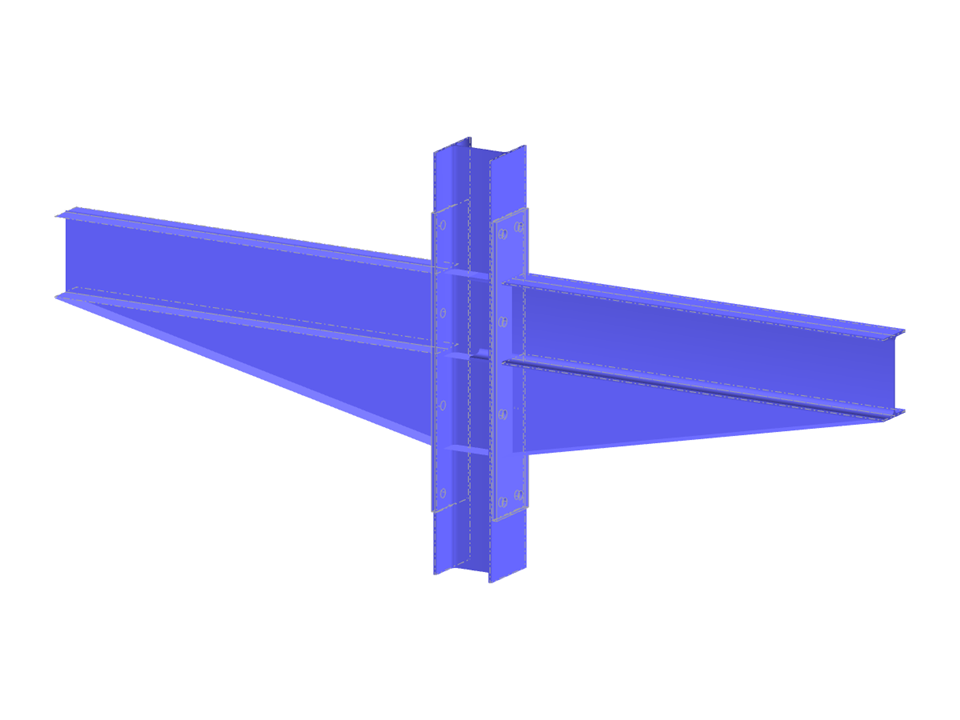

Parametrización completa de la conexión de acero de un pilar de sección en I y una viga de sección variable, placa modelada y conexiones atornilladas.
Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Conexión pilar – viga
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 217 |
| Número de líneas | 208 |
| Número de barras | 18 |
| Número de superficies | 91 |
| Número de sólidos | 2 |
| Peso completo | 0.409 t |
| Dimensiones | 3,000 x 0,220 x 1,370 m |
| Versión del programa | 5.27.01 |
