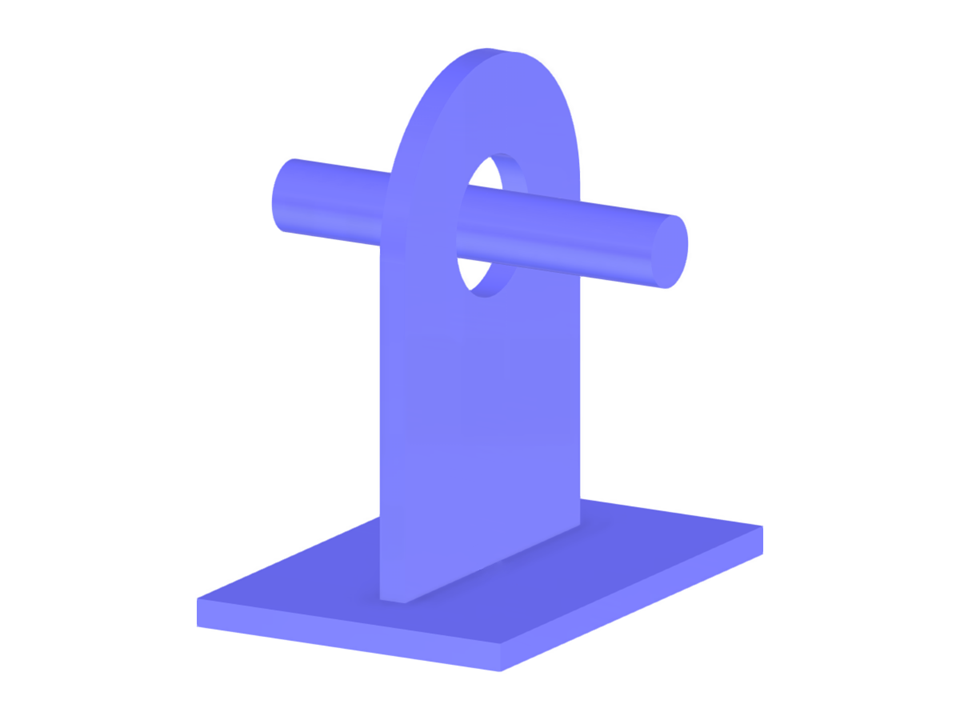

Parametrización de una orejeta de elevación de acero con un pasador, todas las dimensiones son parametrizables, incluido el diámetro del agujero y del pasador.
Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Orejeta de elevación con pasador
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 24 |
| Número de líneas | 40 |
| Número de barras | 0 |
| Número de superficies | 25 |
| Número de sólidos | 6 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.004 t |
| Dimensiones | 0,150 x 0,185 x 0,180 m |
