Paramétrage d'une oreille de levage en acier avec goupille, toutes les dimensions, y compris le diamètre du trou et de la goupille, sont paramétrables.
Un modèle créé par les ingénieurs de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.

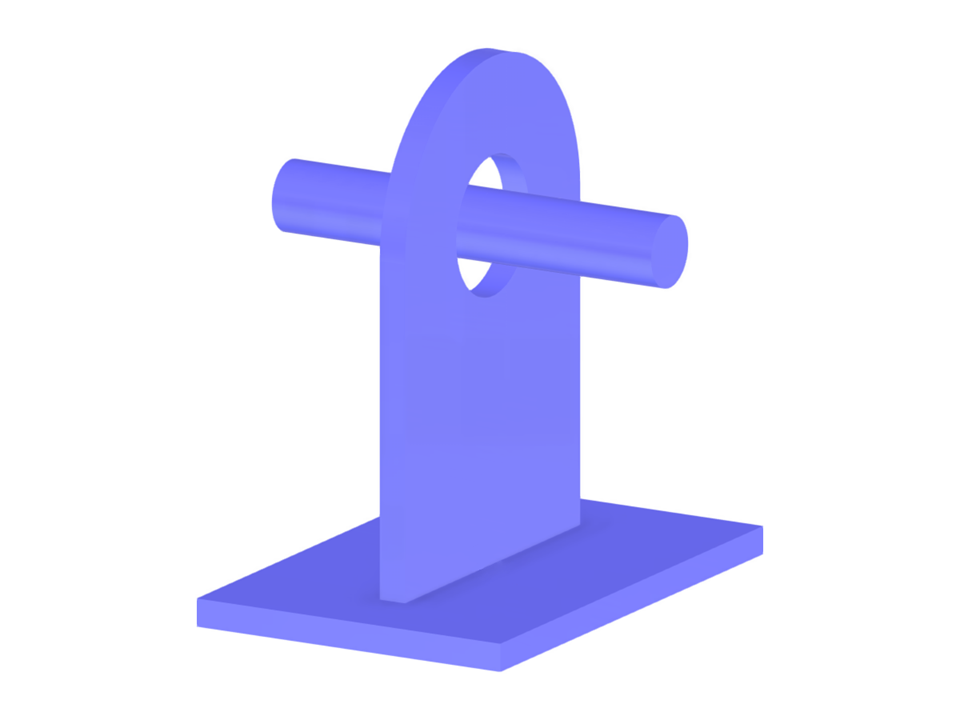

Oreille de levage avec goupille
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 24 |
| Nombre de lignes | 40 |
| Nombre de barres | 0 |
| Nombre de surfaces | 25 |
| Nombre de solides | 6 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,004 t |
| Cotation fonctionnelle | 0,150 x 0,185 x 0,180 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
