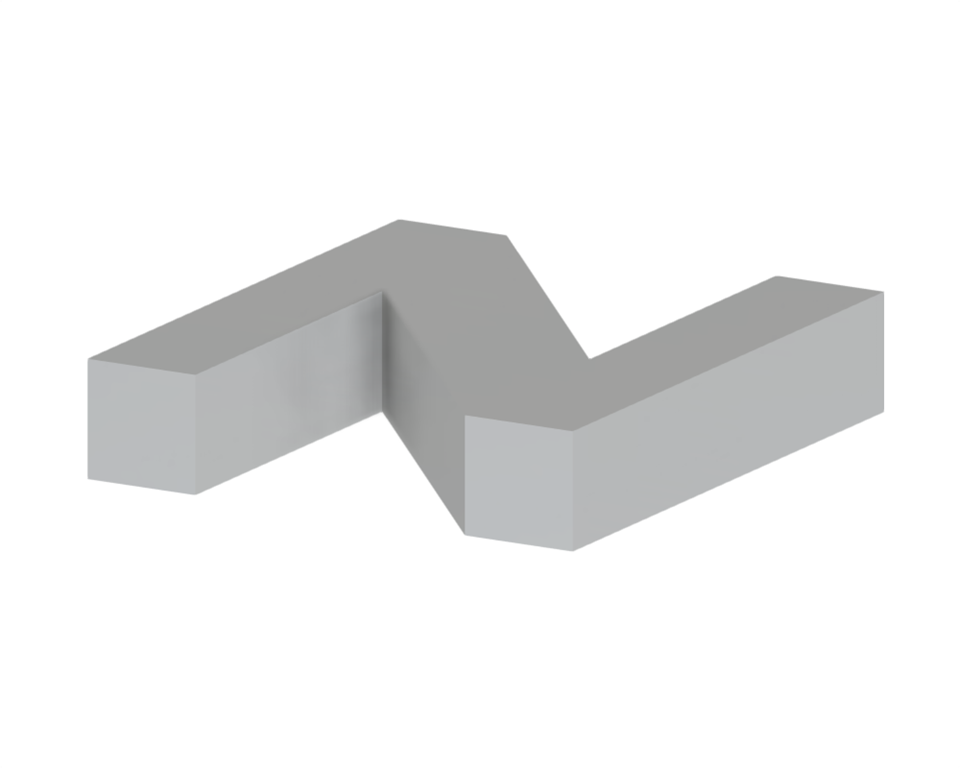

Letra N de hormigón armado.
Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como un bloque parametrizado en la página web de Dlubal Latam.
Letra N
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 20 |
| Número de líneas | 30 |
| Número de barras | 0 |
| Número de superficies | 12 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 276,799 t |
| Dimensiones | 9,000 x 2,000 x 10,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
