Stahlbeton Buchstabe N.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.

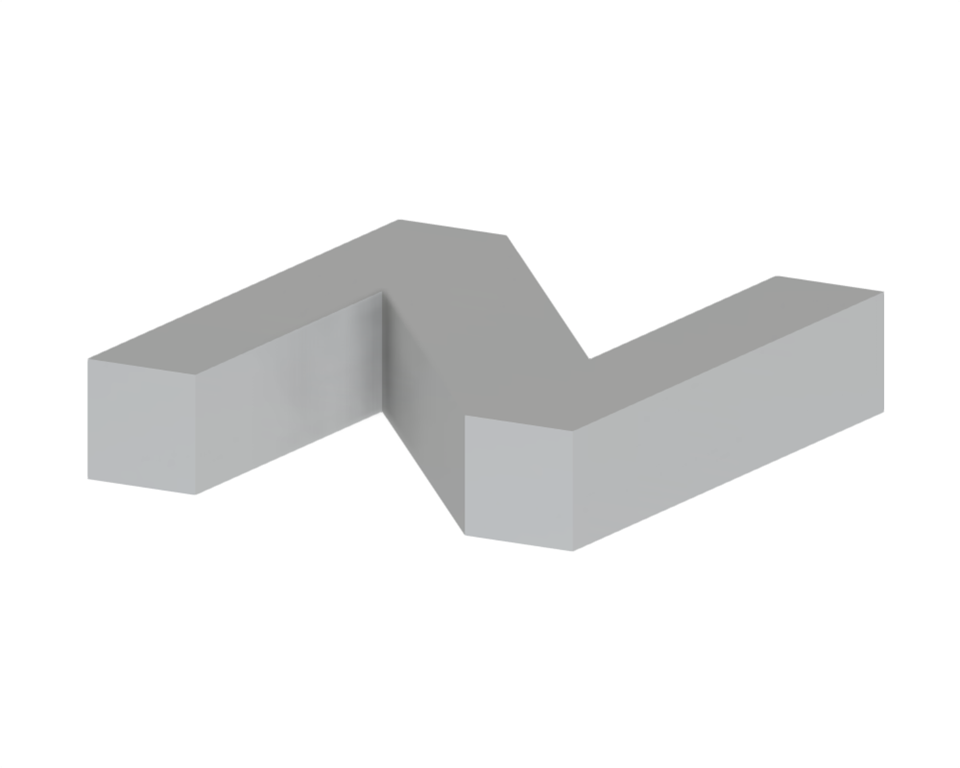

Buchstabe N
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 20 |
| Anzahl Linien | 30 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 12 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 276,799 t |
| Abmessungen | 9,000 x 2,000 x 10,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
