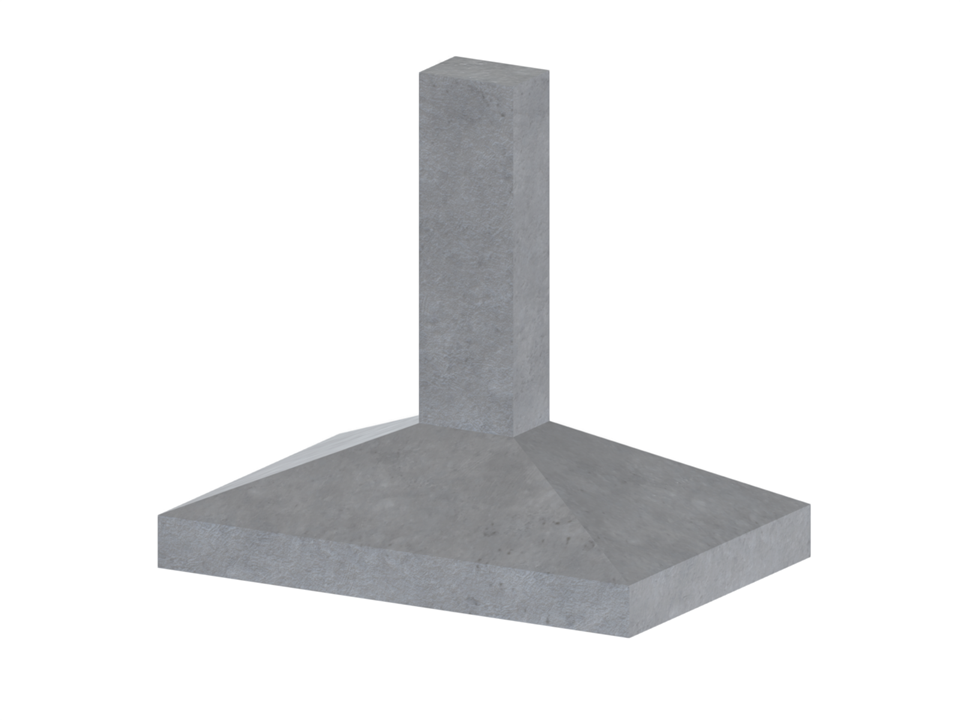

Zapata de cimentación aislada de hormigón.
Zapata de cimentación
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 17 |
| Número de líneas | 28 |
| Número de barras | 0 |
| Número de superficies | 14 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.015 t |
| Dimensiones | 1,500 x 1,400 x 1,000 m |
