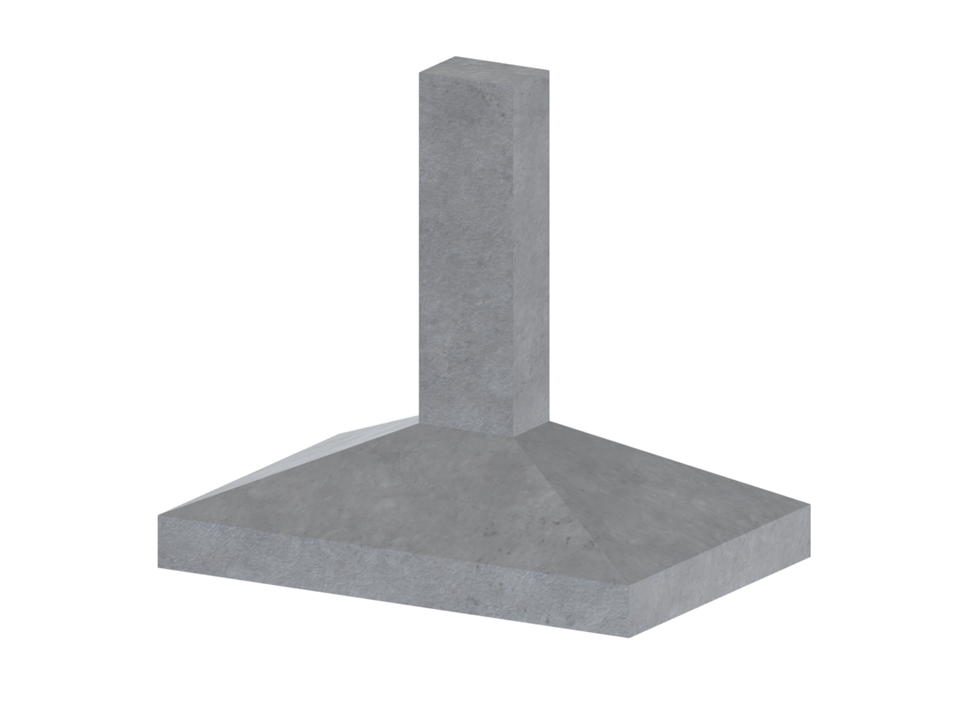

Betonowa wydzielona ława fundamentowa.
Fundament fundamentowy
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 17 |
| Liczba linii | 28 |
| Liczba prętów | 0 |
| Liczba powierzchni | 14 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,015 t |
| Wymiarowanie | 1,500 x 1,400 x 1,000 m |
