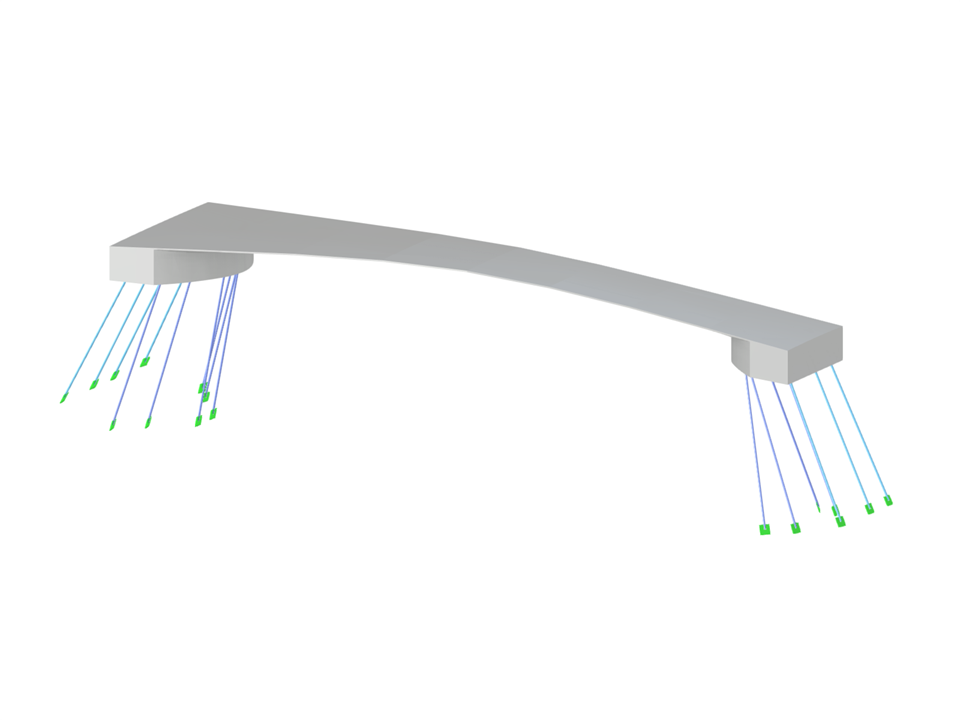

Modelo de RFEM del puente peatonal y ciclista, Eichsütt, Alemania © Bergmeister Ingenieure
Puente peatonal y ciclista en Eichsütt, Alemania
| Número de nudos | 336 |
| Número de líneas | 353 |
| Número de barras | 24 |
| Número de superficies | 46 |
| Número de sólidos | 1 |
| Número de casos de carga | 19 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 17 |
| Peso completo | 476,655 t |
| Dimensiones | 47,992 x 12,387 x 16,261 m |
| Versión del programa | 5.30.01 |
