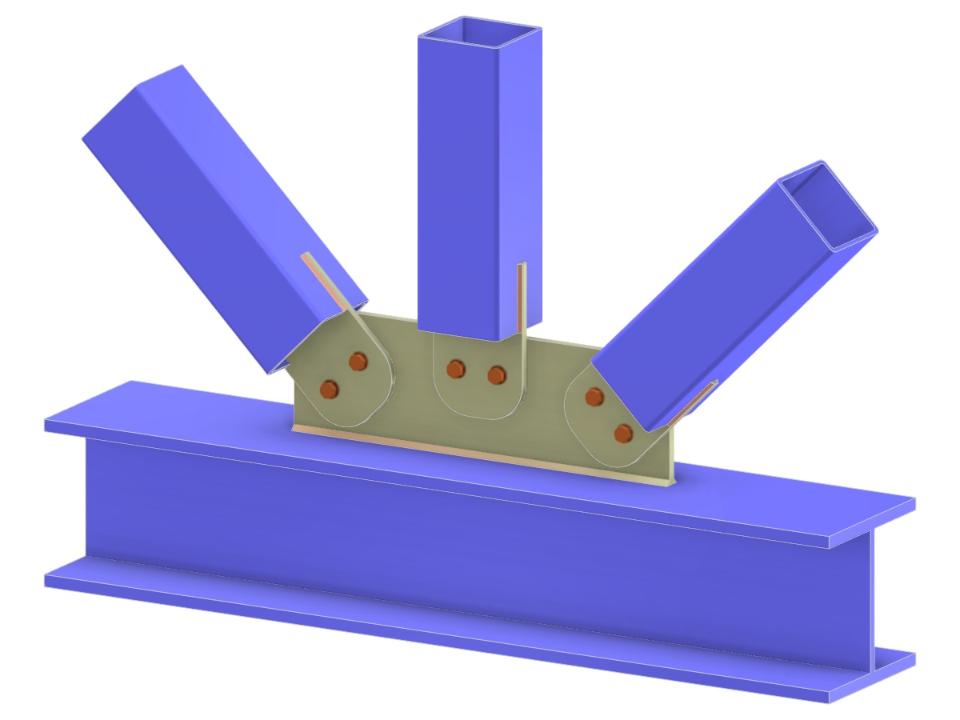

Este modelo muestra una estructura de celosía que incorpora conexiones diagonales y verticales a un cordón, utilizando una placa de nudo y una placa de lengüeta ranurada. Las uniones se aseguran con pernos y forman un nudo en KT. Se emplean secciones transversales huecas con perfiles RHS que se conectan a un perfil H. El modelo destaca estrategias de diseño eficientes para uniones en celosías.
Cercha | Diagonales y Verticales al Cordón
| Número de nudos | 6 |
| Número de líneas | 5 |
| Número de barras | 5 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,118 t |
| Dimensiones (métricas) | 1,160 x 0,670 x 0,000 m |
| Dimensiones (imperiales) | 3.81 x 2.2 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
