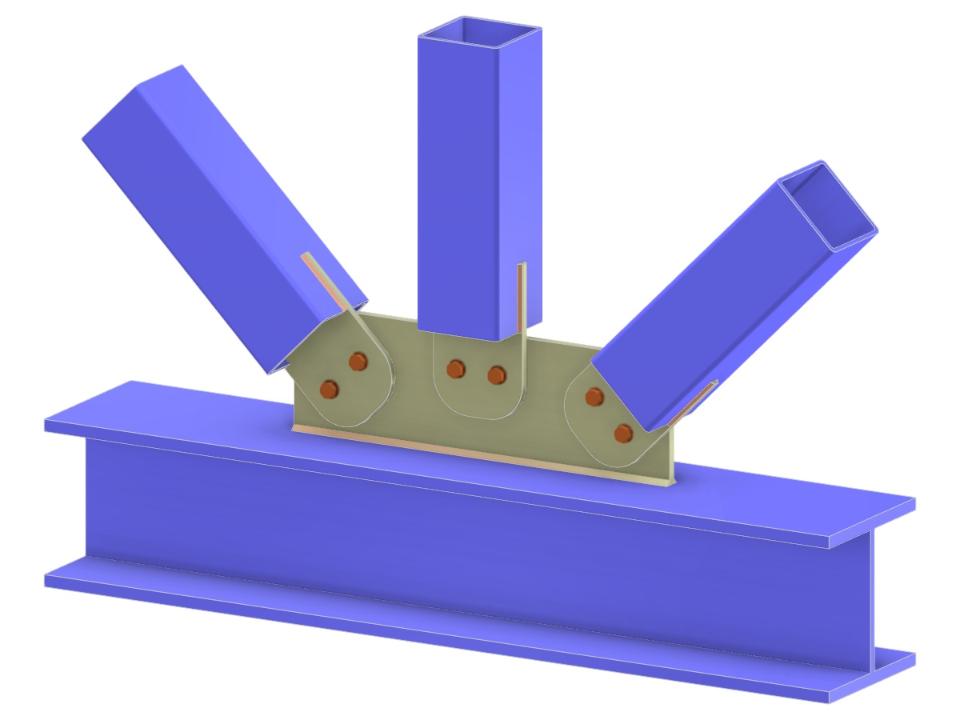

Tento model znázorňuje příhradovou konstrukci zahrnující diagonální a svislé spoje k pásu, využívající přípojný plech a styčníkovou desku s drážkou. Spoj je zajištěn šrouby a tvoří KT-přípoj. Jsou použity duté průřezy, přičemž profily RHS se připojují k profilu H. Model zdůrazňuje efektivní konstrukční strategie pro spoje příhradové konstrukce.
Příhradový nosník | Diagonály a svislice k pásu
| Počet uzlů | 6 |
| Počet linií | 5 |
| Počet prutů | 5 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,118 t |
| Rozměry (metrické) | 1,160 x 0,670 x 0,000 m |
| Rozměry (imperiální) | 3.81 x 2.2 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
