Hemsedal Alpine Suites, Noruega
Proyecto de cliente
La estación de esquí "Hemsedal Ski Center" en los Alpes escandinavos es uno de los 3 mejores complejos de esquí de Noruega. Comprende un total de 49 pistas y 20 remontes. Al pie de la ladera de la montaña, a finales de 2017 se completará un nuevo hotel de apartamentos con 100 habitaciones modernas.
|
Arquitectura/ Ingeniería estructural |
DBC AS Oslo/Gol, Noruega |
| Inversor |
Skiab Invest AS Trysil, Noruega www.skistar.com |
| Construcción |
PEAB AS Oslo, Noruega www.peab.no y PEAB SVERIGE AB Karlstad, Suecia www.peab.se |
Modelo
Además de un parking subterráneo, un restaurante y unidades comerciales, también contendrá muros de escalada, entre otras cosas.
DBC AS de Gol, Noruega, analizó el modelo espacial en RFEM y proporcionó los esfuerzos internos al productor de la construcción prefabricada (hormigón y acero). Además, DBC AS fue el responsable de los planos de detalle de todas las construcciones de homigón in-situ.
La estructura
El Hemsedal Alpine Suites se compone de dos edificios de 6 plantas cada uno. Los edificios están conectados entre sí mediante cerchas de acero tridimensionales compuestas de perfiles cuadrados huecos.

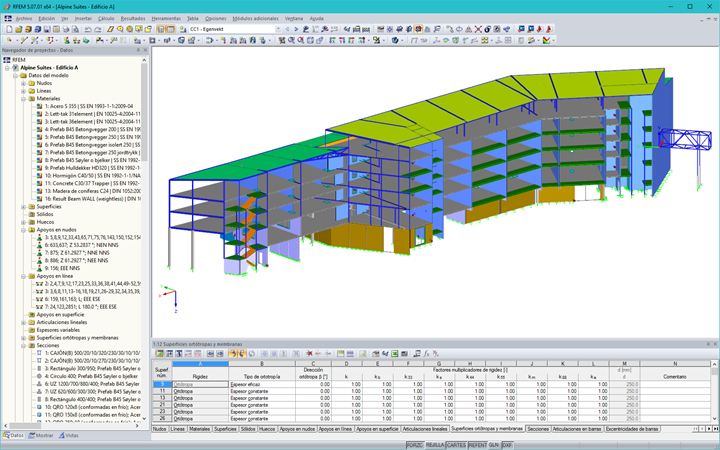

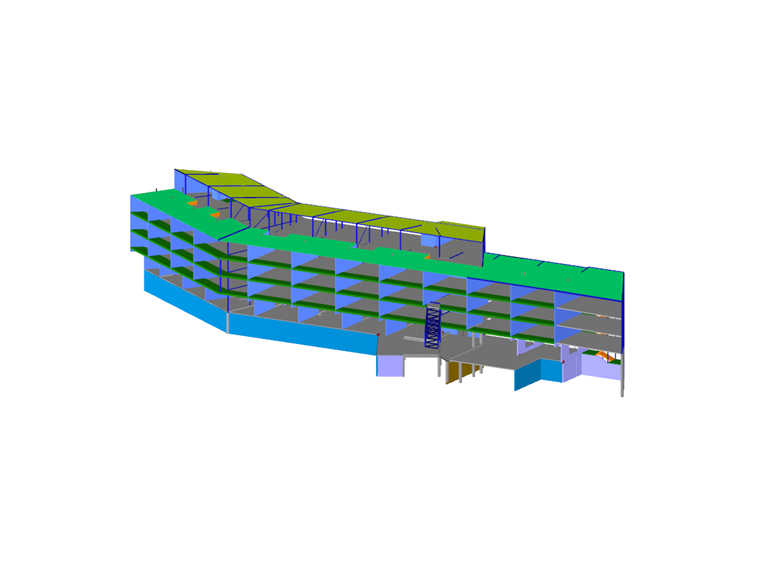

El modelo de edificio A se compone de 795 barras y 421 superficies. Los materiales principales utilizados son el acero y hormigón armado.
Para el revestimiento de la cubierta se utilizaron elementos Lett‑Tak (elementos tipo sandwich con secciones integradas en secciones de acero). Estos elementos se modelaron como superficies ortótropas con las rigideces determinadas por la empresa Lett‑Tak basándose en pruebas.
Ubicación del proyecto
