Hemsedal Alpine Suites, Norsko

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

726x

Betonová konstrukce budovy

Kromě podzemních garáží, restaurací a obchodů zde bude mimo jiné také lezecká stěna.

Společnost DBC AS z města Gol v Norsku vytvořila prostorový model v programu RFEM a poskytla vypočtené vnitřní síly výrobci prefabrikovaných konstrukčních dílců (z betonu a oceli). Navíc společnost DBC AS zpracovala detailní návrh všech monolitických betonových konstrukcí.

Konstrukce

Hemsedal Alpine Suites se skládá ze dvou šestipatrových budov. Budovy jsou navzájem spojeny prostorovými příhradovými ocelovými nosníky vyrobenými z hranatých trubkových průřezů.

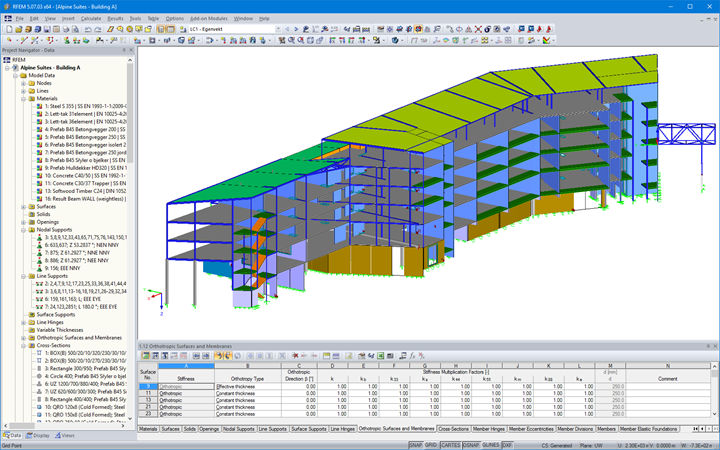

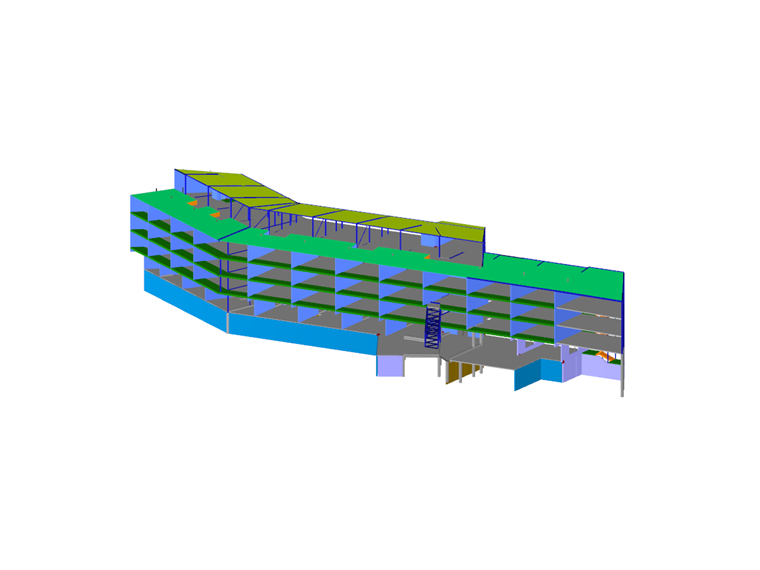

Model budovy A obsahuje 795 prutů a 421 ploch. Hlavními použitými materiály jsou ocel a železobeton.

Střešní krytinu tvoří prvky Lett‑Tak (sendvičové prvky s vestavěnými tenkostěnnými ocelovými profily). Tyto prvky byly modelovány v programu RFEM pomocí ortotropních ploch s tuhostmi stanovenými při laboratorních zkouškách prováděných přímo společností Lett‑Tak.
