Hemsedal Alpine Suites, Norwegen
Kundenprojekt
Das „Hemsedal Skizentrum“ in den Skandinavischen Alpen gehört zu den Top 3 - Skigebieten in Norwegen. Es umfasst insgesamt 49 Pisten und 20 Skilifte. Am Fuße der Berghänge entsteht bis Ende 2017 ein neues Apartmenthotel mit 100 modernen Zimmern.
Architektur/ Tragwerksplanung |
DBC AS Oslo/Gol, Norwegen |
Bauherr |
Skiab Invest AS Trysil, Norwegen www.skistar.com |
Ausführung |
PEAB AS Oslo, Norwegen www.peab.no und PEAB SVERIGE AB Karlstad, Schweden www.peab.se |
- Länge: ca. 111 m
- Breite: ca. 48 m
- Höhe: ca. 23 m
- Anzahl Knoten: 2.053
- FE-Elemente: 89.971
- Stäbe: 795
- Flächen: 421

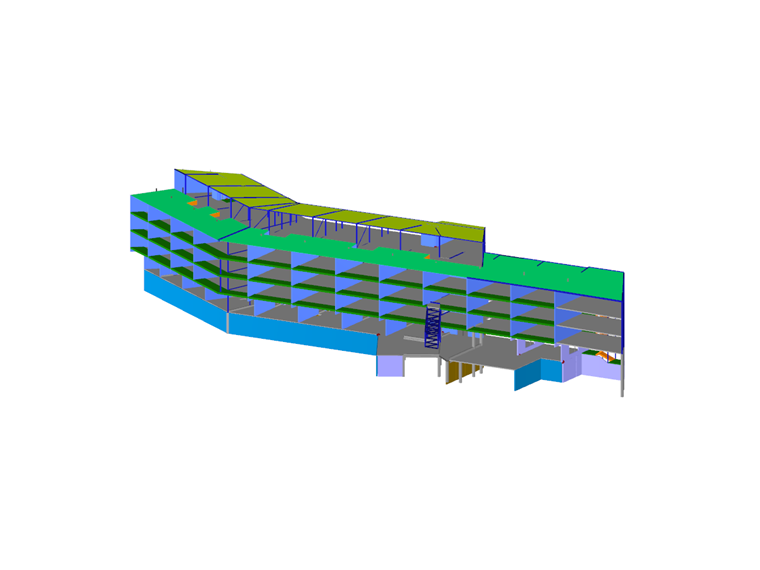

Modell
Neben einer Tiefgarage, einem Restaurant und Geschäften wird es unter anderem auch Kletterwände enthalten.
DBC AS aus Gol, Norwegen berechnete das räumliche Modell in RFEM und lieferte die Schnittgrößen an die Fertigteilbauer (Beton & Stahl). Zudem war DBC AS für die Detailplanung aller Ortbetonkonstruktionen verantwortlich.
Konstruktion
Hemsedal Alpine Suites besteht aus zwei Gebäuden mit jeweils 6 Etagen. Die Gebäude sind durch räumliche Stahl-Fachwerke aus Quadratrohrprofilen miteinander verbunden.

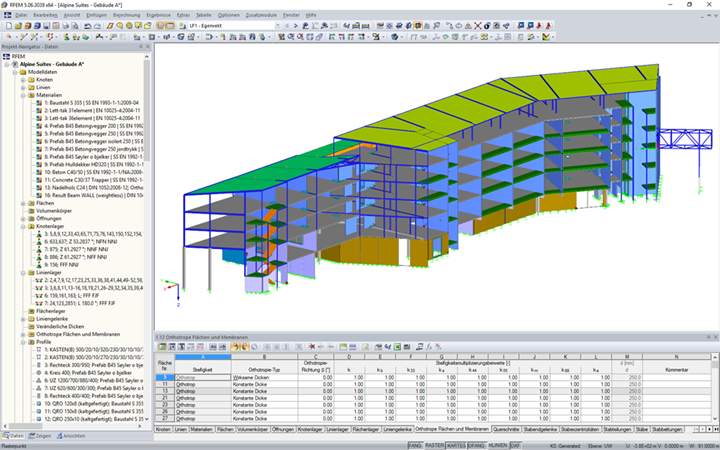

Das Modell vom Gebäude A besteht aus 795 Stäben und 421 Flächen. Die hauptsächlich verwendeten Materialien sind Stahl und Stahlbeton.
Für die Dacheindeckung des Gebäudes werden Lett-Tak-Elemente (Sandwich-Elemente mit eingebauten dünnen Stahlprofilen) verwendet. Diese wurden als orthotrope Flächen, mit den von der Fa. Lett-Tak in Versuchen ermittelten Steifigkeiten, modelliert.
