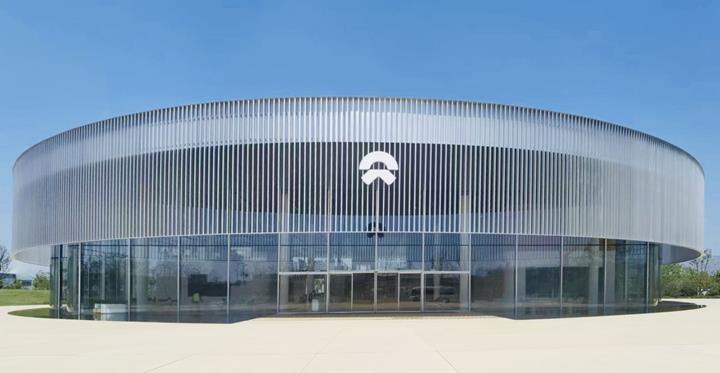

NIO User Experience Center en Hefei, China

Datos del modelo

• Longitud: ~ 69 m
• Anchura: ~ 69 m
• Altura: ~ 6,5 m
• Número de nudos: 6379
• Número de barras: 9379
• Número de secciones: 7

Modelo

Modelo en 3D

• Visor 3D | Google
• Visor 3D | Babylon
• Realidad virtual

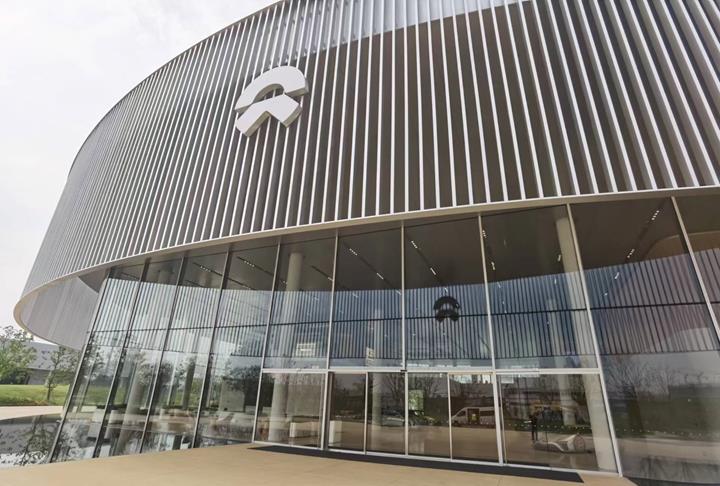

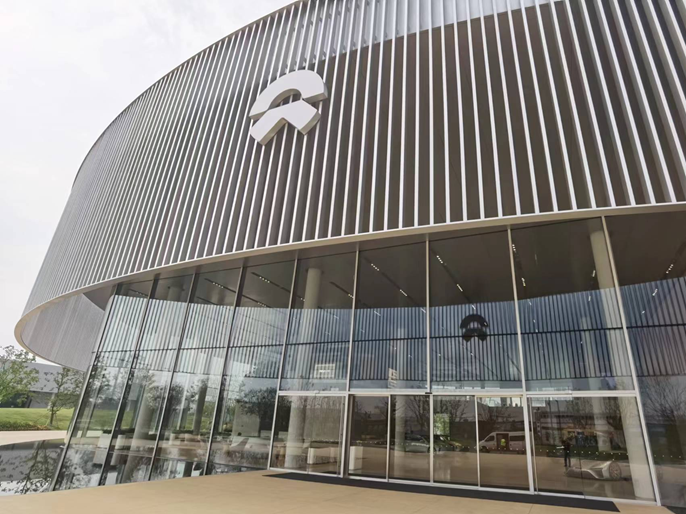

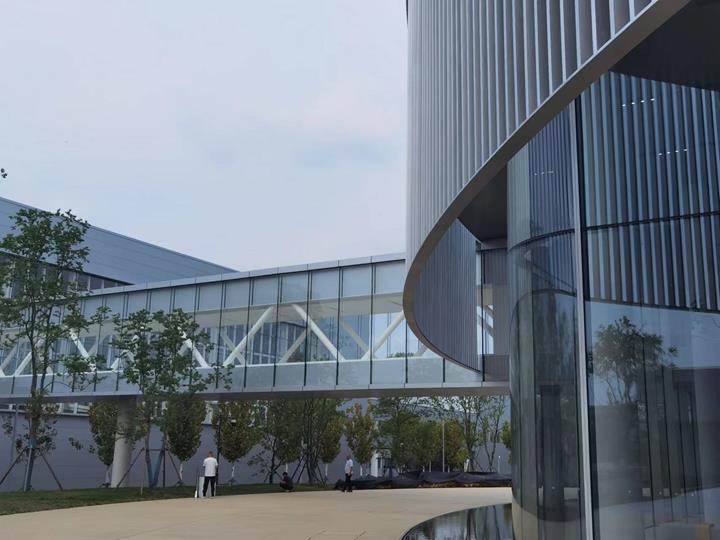

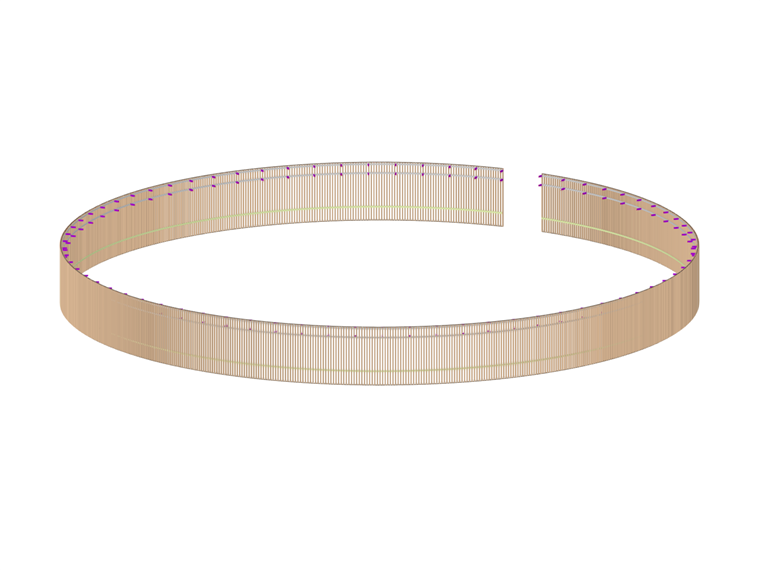

Modelo | Fachada del NIO User Experience Center en Hebei, China

Este nuevo centro es especial en muchos sentidos. Su extraordinaria fachada lo convierte en un verdadero punto de atracción. Además, se ha logrado una verdadera neutralidad de CO2 mediante el uso de materiales de construcción ecológicos sin CO2 oculto y mediante la generación de electricidad a partir de sistemas fotovoltaicos instalados en la cubierta.

El diseño también se eligió con mucho cuidado. El concepto de NIO como marca se presenta aquí de una manera elegante y simbólica: por un lado, un círculo de cierre representa la investigación e innovación continuas; por otro lado, podemos ver el cielo abierto con un camino sin fin, que también se puede encontrar en el logotipo de la empresa.

Estructura

Se utilizaron tubos elípticos de aluminio como los principales componentes de soporte. El sistema de muro cortina, que llama la atención del edificio, se creó mediante la disposición de rejillas verticales a una distancia de aproximadamente 28 cm. Dos vigas de acero circulares en la estructura principal superior se utilizan como elemento de soporte para la rejilla, mientras que otra viga de acero circular debajo proporciona estabilidad estructural para la forma circular.

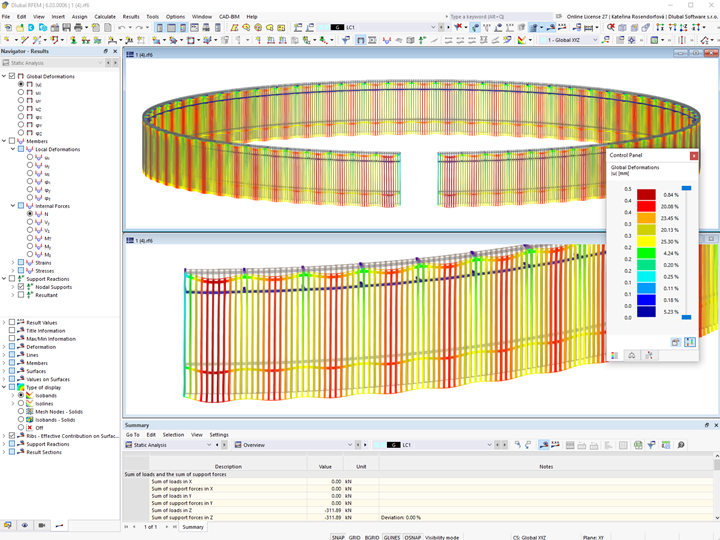

CIMA, un cliente chino de Dlubal Software, actuó como consultor para fachadas en este proyecto. El uso de RFEM para el análisis de la estructura de la fachada y RWIND para la determinación de la carga de viento dio como resultado el diseño conceptual de este impresionante edificio, que claramente se implementó con éxito.
