NIO User Experience Center w Hefei, Chiny

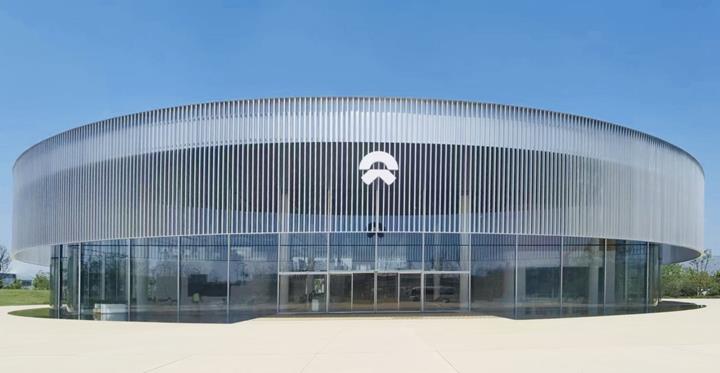

Znany GeoPark w Hefei w Chinach został rozbudowany o User Experience Center.  Podobnie jak w logo NIO, górna połowa konstrukcji symbolizuje niebo, a dolna połowa ziemię - naprawdę piękny budynek.

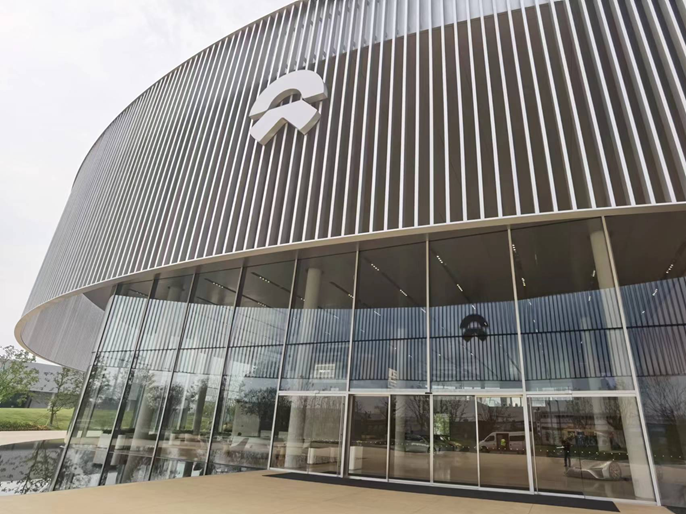

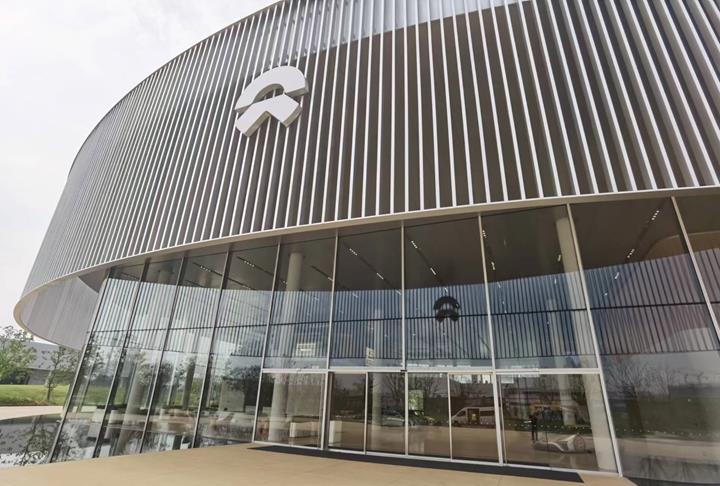

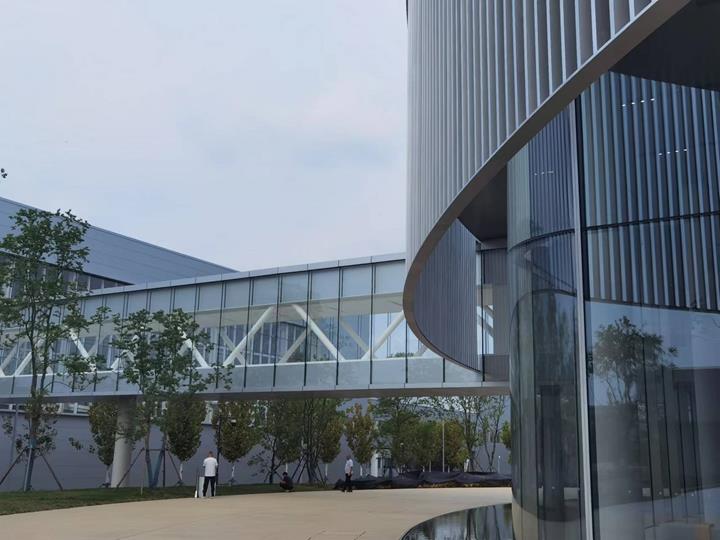

Budynek jest wyjątkowy pod wieloma względami. Niezwykła fasada przyciąga uwagę. Prawdziwą neutralność pod względem emisji CO2 osiągnięto dzięki zastosowaniu ekologicznych materiałów budowlanych, które nie emitują CO2 i generują energię elektryczną z systemów fotowoltaicznych na dachu.

Projekt został również wybrany bardzo starannie. Koncepcja marki NIO przedstawiona jest w sposób elegancki i symboliczny: zamknięte koło dla ciągłych badań i innowacji, a także koncepcja otwartego nieba i niekończącej się drogi, które już można znaleźć w logo firmy.

Konstrukcja

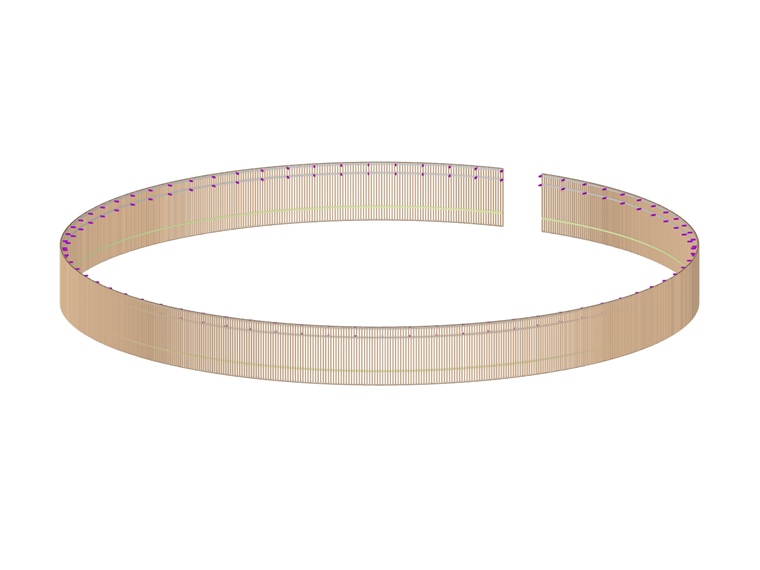

Głównymi elementami nośnymi są aluminiowe rury o przekroju eliptycznym. System ścian osłonowych, który przyciąga wzrok, powstał poprzez rozmieszczenie pionowych siatek w odstępach około 35 cm. W górnej części konstrukcji głównej, dwie okrągłe belki stalowe służą jako fundament nośny dla siatki, a okrągła stalowa belka umieszczona poniżej zapewnia stateczność okrągłego kształtu.

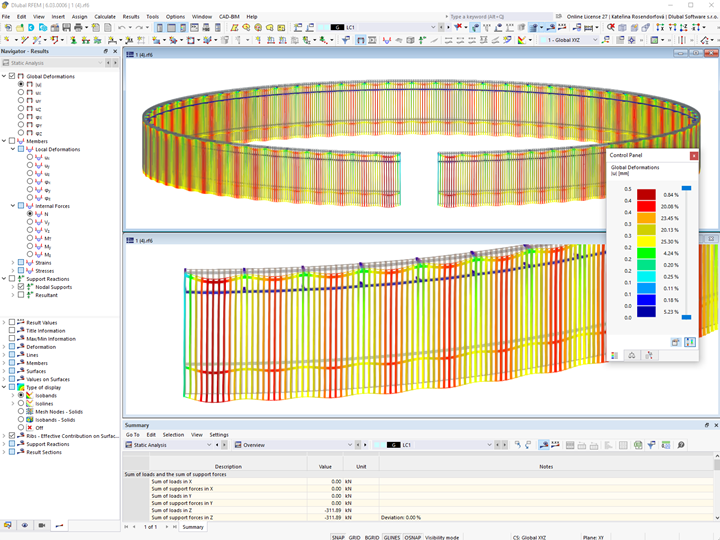

Przy tym projekcie firma CIMA, klient firmy Dlubal, pełniła rolę doradcy w zakresie elewacji. Projekt tego imponującego budynku powstał przy użyciu programu RFEM do zaprojektowania konstrukcji elewacji oraz RWIND do określenia obciążenia wiatrem.

Miejsce Hefei
Chiny

Klient Hefei Xinqiao Technology Investment Development Co., Ltd
Architektura Schmidt/Hammer/Lessen Architects SHL Shanghai
Obliczenia konstrukcyjne China Auto Industry Factory Co., Ltd
Analiza konstrukcji fasadowych Shanghai Cima Engineering Consulting Co., Ltd
www.cimafacade.com


Specyfikacja projektu

Dane modelu

Liczba węzłów 6361
Liczba linii 9379
Liczba prętów 9379
Liczba powierzchni 0
Ilość brył 0
Ilość przypadków obciążenia 1
Ilość KO 0
Liczba kombinacji wyników 0
Ciężar całkowity 44,427 t
Wymiary (metryczne) 69,099 x 6,500 x 69,097 m
Wymiary (imperialne) 226.7 x 21.33 x 226.7 feet
