Uniones de pórticos según EN 1993-1-8 (EC 3)
RF-/FRAME-JOINT Pro | Características
- Diseño de articulaciones de rótula, uniones en T, uniones en cruz y uniones continuas de pilares con secciones en forma de I
- Importación de datos de geometría y carga desde RFEM/RSTAB o especificación manual de la conexión (por ejemplo, para un nuevo cálculo sin un modelo de RFEM/RSTAB existente)
- Conexiones a nivel en la parte superior o conexiones con fila de tornillos en la extensión
- Cálculo de momentos positivos y negativos de unión en pórtico
- Varias inclinaciones de vigas horizontales derechas e izquierdas, así como su aplicación en pórticos de cubiertas a dos aguas y a un agua
- Consideración de alas adicionales en una viga horizontal, por ejemplo para secciones de sección variable
- Uniones en T simétricas y asimétricas o uniones en cruz
- Conexión a dos caras con diferente canto de la sección a la derecha y a la izquierda
- Cálculo preliminar automático de la disposición de los tornillos y la rigidez necesaria
- Modo de diseño opcional con posibilidad de especificar todas las separaciones de tornillos, soldaduras y espesores de chapa
- Comprobación del atornillado con dimensiones ajustables de las llaves usadas
- Clasificación de conexiones por rigidez y cálculo de la rigidez elástica de las conexiones consideradas en la determinación de los esfuerzos internos
- Comprobación de hasta 45 cálculos individuales (componentes) de la conexión
- Determinación automática de los esfuerzos internos determinantes para cada cálculo individual
- Gráficos de conexiones controlables en modo de renderizado con especificaciones de material, espesor de chapa, soldaduras, separación de pernos y todas las dimensiones para la construcción
- Configuración integrada y flexiblemente ampliable de los Anejos Nacionales según la norma EN 1993-1-8
- Conversión automática de los esfuerzos internos del análisis estructural en las secciones respectivas, también para conexiones de barras excéntricas
- Determinación automática de la rigidez inicial Sj,ini de la conexión
- Comprobación plausible detallada de todas las dimensiones, incluidas las especificaciones de los límites de entrada (por ejemplo, para las distancias al borde y la separación de agujeros)
- Aplicación opcional de esfuerzos de compresión a un pilar mediante contacto
- Posibilidad de actualizar la profundidad de la sección de las vigas horizontales en el caso de conexiones de sección variable después de la optimización de la geometría de la conexión en RF-/FRAME-JOINT Pro
RF-/FRAME-JOINT Pro | Entrada de datos
Con el módulo adicional RF-/FRAME-JOINT Pro es posible dimensionar y calcular uniones para estructuras calculadas en RFEM/RSTAB. Si no hay una estructura de RFEM/RSTAB disponible, puede definir la geometría y la carga manualmente; por ejemplo, al comprobar cálculos externos, por ejemplo.
En RFEM/RSTAB se selecciona el nudo que se desee calcular. Todas las barras unidas se reconocen automáticamente y se asigna el tipo de unión. Entonces, dependiendo del tipo de unión, se continua definiendo los detalles posteriores para los nervios, placas de refuerzo, chapas en el alma, tornillos, soldaduras y separaciones de taladros mediante posteriores opciones de entrada de datos. Las cargas se introducen al seleccionar los casos de carga, combinaciones de carga o de resultados de RFEM/RSTAB.
Si se trabaja en el modo "cálculo preliminar", RF-/FRAME-JOINT Pro sugerirá las distribuciones apropiadas después que transcurra el primer cálculo. Al seleccionar el cálculo relevante, el programa muestra todos los cálculos en detalle tanto en tablas como en varios gráficos.
RF-/FRAME-JOINT Pro | Cálculo
El módulo adicional RF-/FRAME-JOINT Pro realiza los siguientes cálculos según EN 1993-1-8 o DIN 18800:
- Chapa frontal de la viga y ala del pilar según la teoría de la articulación plástica
- Tornillos para tracción (incluyendo fuerzas de contacto)
- Cortante de tornillos
- Introducción de fuerzas de tracción en el alma del pilar y de la viga
- Cálculo de pandeo para cartelas
- Cálculo de cortante para cartelas
- Introducción de fuerzas de compresión en el alma del pilar y cálculo de abolladura para chapas en el alma
- En caso necesario:
- Cálculo de rigidizadores diagonales
- Rigidizador en el alma
- Chapa de refuerzo en el alma
- Introducción de fuerzas de compresión en la viga horizontal
- Cálculo de soldaduras
RF-/FRAME-JOINT Pro | Resultados

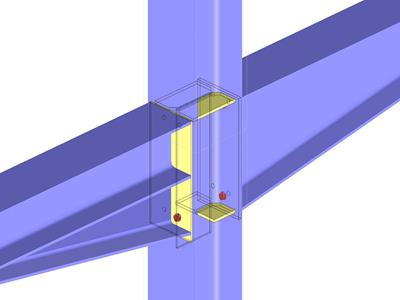

Primero, se muestran los cálculos determinantes para el pilar y la viga horizontal junto con la geometría de la unión mostrada en la tabla. Las otras tablas de resultados incluyen todos los detalles de cálculo importantes, como las longitudes de las líneas de flujo, la capacidad de carga de los tornillos, las tensiones de soldadura o las rigideces de las conexiones. Todas las uniones se pueden ver en un gráfico renderizado 3D.
Las dimensiones, especificaciones del material y soldaduras que son importantes para la construcción de la conexión son visibles inmediatamente y se pueden imprimir. Las uniones se pueden representar gráficamente en el módulo adicional RF-/FRAME-JOINT Pro o directamente en el modelo de RFEM/RSTAB. Todos los gráficos se pueden integrar en el informe de RFEM/RSTAB o imprimir directamente. Debido a la salida a escala, es posible una comprobación visual óptima ya en la fase de diseño.
