En este ejemplo, se va a determinar la resistencia de cálculo de una chapa frontal según EN 1993-1-8 [1]; los otros componentes no se describen aquí. Para comprobar los resultados, se han usado las dimensiones de la conexión IH 3.1 B 30 24 de las conexiones tipificadas [2]. Als Material wird S 235 verwendet und Schrauben mit der Festigkeit 10.9.

Al calcular conexiones resistentes a flexión a partir de vigas en I, la conexión se disuelve en las partes individuales. Para estos componentes básicos de una unión, hay calculadoras de fórmulas separadas para la capacidad de carga y la rigidez. En RFEM y RSTAB, las uniones de pórticos se pueden calcular utilizando el módulo adicional RF-/FRAME-JOINT Pro.

• Cálculo de uniones de codo, uniones en T, uniones en cruz y uniones continuas de pilares con secciones en I

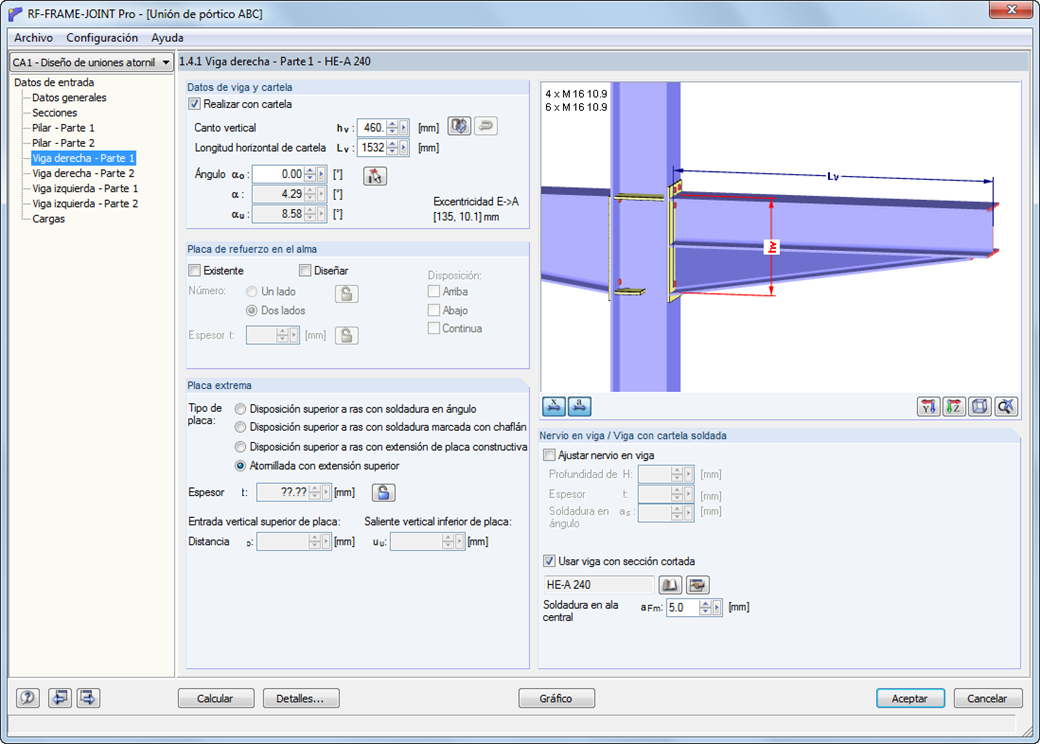

• Importación de datos de geometría y carga desde RFEM/RSTAB o especificación manual de la conexión (por ejemplo, para un nuevo cálculo sin un modelo de RFEM/RSTAB existente)
• Conexiones enrasadas en la parte superior o conexiones con la fila de tornillos en la extensión
• Cálculo de momentos positivos y negativos de una unión en pórtico
• Varias inclinaciones de vigas horizontales derechas e izquierdas, así como su aplicación en pórticos de cubiertas a dos aguas y a un agua
• Consideración de alas adicionales en una viga horizontal, por ejemplo para secciones de sección variable
• Uniones en T simétricas y asimétricas o uniones en cruz
• Conexión a dos caras con diferente canto de la sección a la derecha y a la izquierda
• Cálculo preliminar automático de la disposición de los tornillos y la rigidez necesaria
• Modo de cálculo opcional con posibilidad de especificar todas las separaciones de tornillos, soldaduras y espesores de chapa
• Comprobación de atornillado con dimensiones ajustables de llaves usadas
• Clasificación de conexiones por rigidez y cálculo de la rigidez elástica de las conexiones consideradas en la determinación de los esfuerzos internos
• Compruebe hasta 45 cálculos individuales (componentes) de la conexión
• Determinación automática de los esfuerzos internos determinantes para cada cálculo individual
• Gráficos de conexiones controlables en modo de renderizado con especificaciones de material, espesor de chapa, soldaduras, separación de pernos y todas las dimensiones para la construcción
• Configuración integrada y flexiblemente ampliable de los Anejos Nacionales según la norma EN 1993-1-8
• Conversión automática de esfuerzos internos del análisis estructural en secciones respectivas, también para conexiones de barras excéntricas
• Determinación automática de la rigidez inicial Sj_,ini de la conexión
• Comprobación plausible detallada de todas las dimensiones, incluidas las especificaciones de los límites de entrada (por ejemplo, para las distancias al borde y la separación de agujeros)
• Aplicación opcional de esfuerzos de compresión a un pilar mediante contacto
• Posibilidad de actualizar la profundidad de la sección de las vigas horizontales en el caso de conexiones de sección variable después de la optimización de la geometría de la conexión en RF-/FRAME-JOINT Pro

Primero, el módulo combina los cálculos determinantes del pilar y la viga horizontal y muestra la geometría de la conexión en una tabla de resultados. Las otras tablas de resultados incluyen todos los detalles de cálculo importantes, como las longitudes de las líneas de flujo, la capacidad de carga de los tornillos, las tensiones de soldadura o las rigideces de las conexiones. Todas las uniones se pueden ver en un gráfico renderizado 3D.

Las dimensiones, especificaciones del material y soldaduras que son importantes para la construcción de la conexión son visibles inmediatamente y se pueden imprimir. Las uniones se pueden representar gráficamente en el módulo adicional RF-/FRAME-JOINT Pro o directamente en el modelo de RFEM/RSTAB. Todos los gráficos se pueden incluir en el informe de RFEM/RSTAB o imprimir directamente. Debido a la salida a escala, es posible una comprobación visual óptima ya en la fase de diseño.

El módulo adicional RF-/FRAME-JOINT Pro realiza los siguientes cálculos según EN 1993-1-8 o DIN 18800:

• Chapa frontal de la viga y ala del pilar según la teoría de la articulación plástica
• Tornillos para tracción (incluyendo fuerzas de contacto)
• Cortante de tornillos
• Introducción de fuerzas de tracción en el alma del pilar y de la viga
• Cálculo de pandeo para cartelas
• Cálculo de cortante para cartelas
• Introducción de fuerzas de compresión en el alma del pilar y cálculo de abolladura para chapas en el alma
• En caso necesario:
  • Cálculo de rigidizadores diagonales
  • Rigidizador en el alma
  • Chapa de refuerzo en el alma
• Introducción de fuerzas de compresión en la viga horizontal
• Cálculo de soldaduras
