Módulo adicional para RFEM 5
RF-MOVE Surfaces

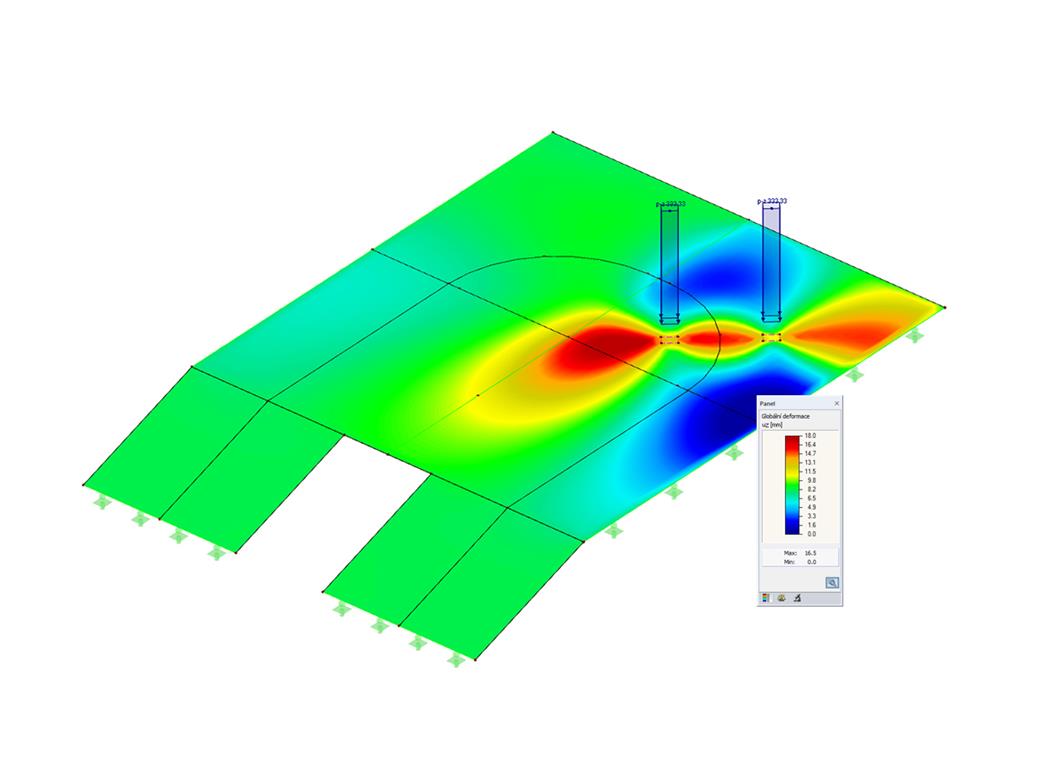

El módulo adicional RF-MOVE Surfaces de RFEM 5 crea casos de carga desde diferentes posiciones de cargas en movimiento, como por ejemplo, vehículos en puentes. También puede usarlo para generar una combinación de resultados envolvente.

Los datos de entrada están limitados a cuatro ventanas de entrada. En combinación con la generación rápida de casos de carga en RFEM 5, esto puede ahorrarle mucho tiempo.

generación de cargas móviles en superficies

Total de artículos: 3

RF-MOVE Surfaces | Características

Posiciones de carga parametrizadas de diferentes cargas puntuales, distribuidas, superficiales y por eje
Acceso a modelos de cargas por eje distintas almacenadas (base de datos)
Aplicación de carga favorable o desfavorable considerando las líneas y superficies de influencia
Resumen de varias cargas móviles en un esquema de carga
Generación de una combinación de resultados para determinar los esfuerzos internos más desfavorables
Es posible guardar esquemas de carga para su uso posterior en otras estructuras

RF-MOVE Surfaces | Entrada de datos

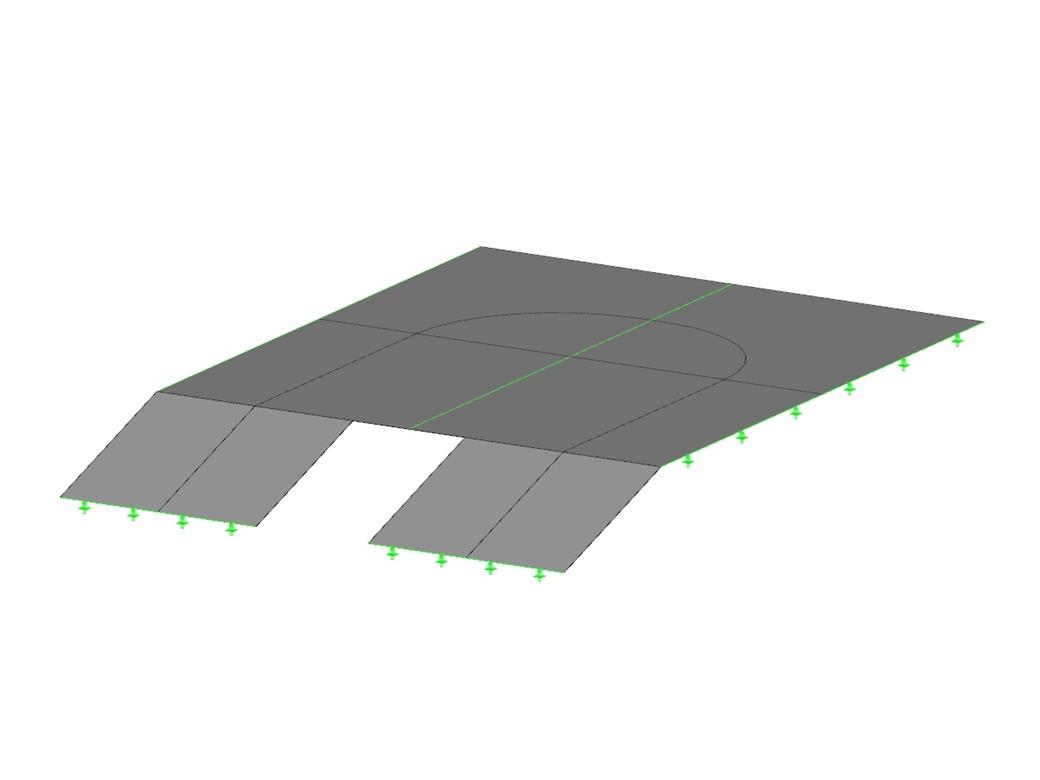

Las superficies sobre las que se mueve la carga se seleccionan gráficamente en el modelo de RFEM. Es posible definir una carga en una superficie con varios conjuntos de movimientos distintos al mismo tiempo.

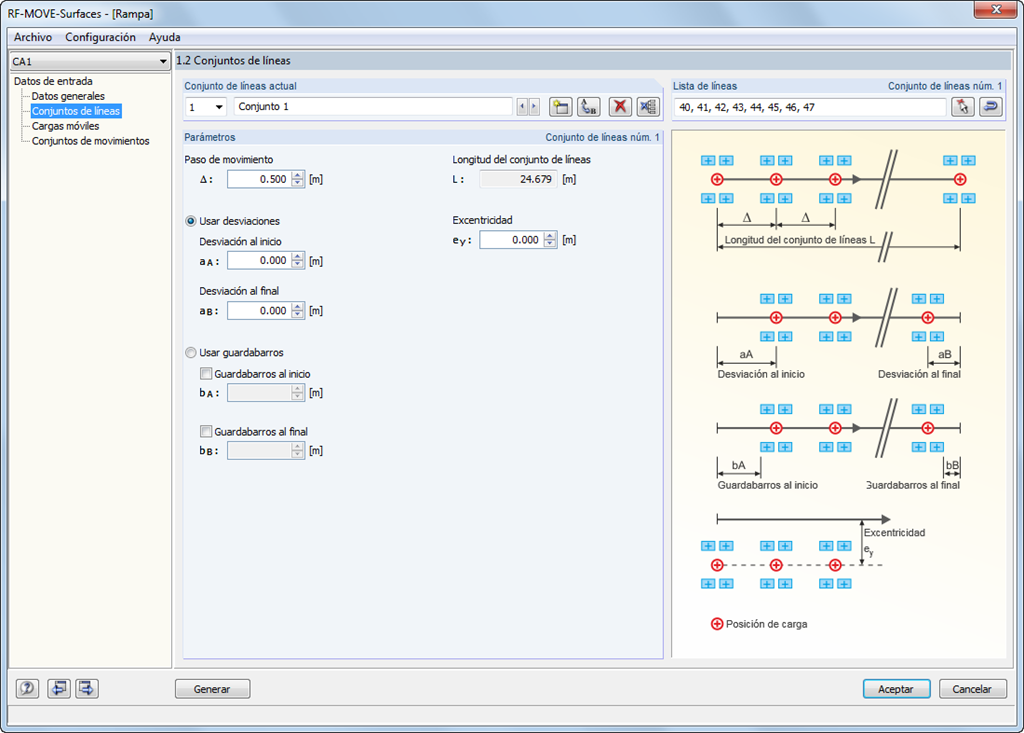

El 'carril' se define por medio de conjuntos de líneas. Éstos se pueden seleccionar gráficamente en el modelo. Además se especifica el paso de movimiento de los pasos de carga singulares. Hay varios tipos de carga disponibles; por ejemplo, cargas por eje simples, lineales, rectangulares, circulares y varias. La aplicación es posible tanto en las direcciones locales como en las globales.

Las cargas distintas se resumen en modelos de carga. El módulo asigna modelos de carga definidos a los conjuntos de líneas y crea casos de carga individuales basados en estos datos.

RF-MOVE Surfaces | Generación / Resultados

Mediante un simple clic del ratón, es posible crear varios de casos de carga. Después de la generación, se muestran los números de los casos de carga y combinaciones de resultados creados.

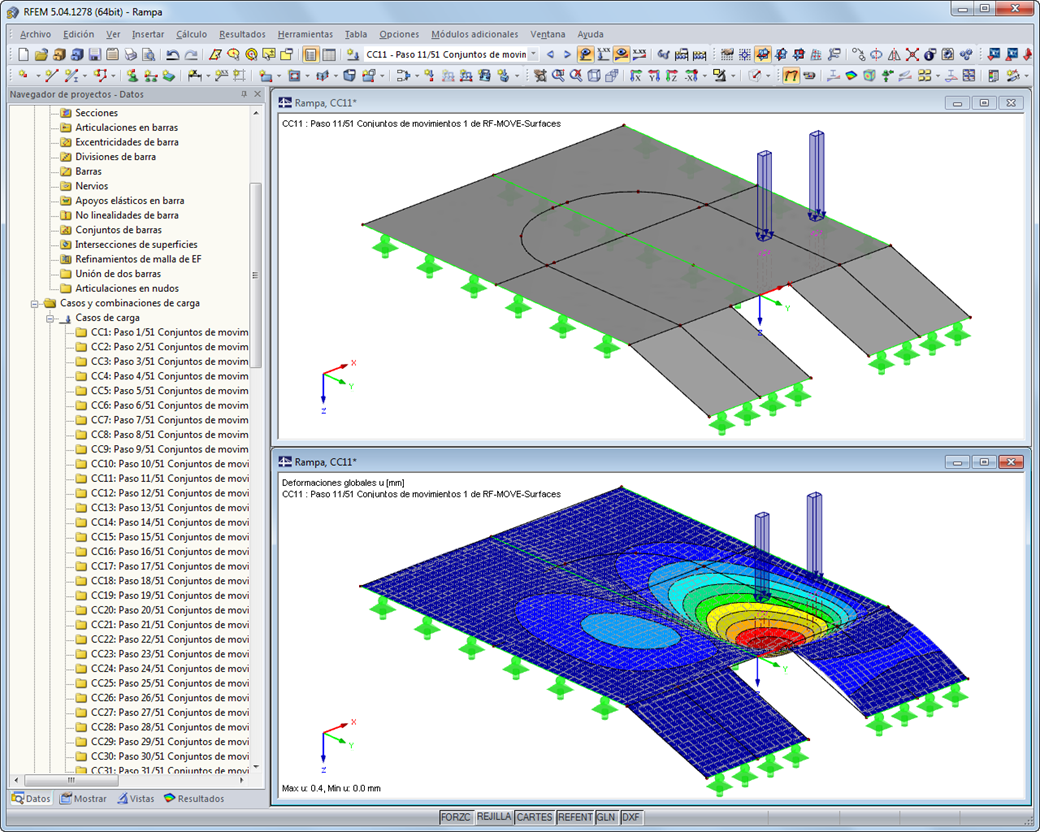

El módulo adicional RF-MOVE Surfaces no tiene ninguna ventana de resultados. los casos de carga creados incluyendo las cargas se pueden comprobar en RFEM.

Las descripciones de las cargas móviles individuales se deducen a partir del número de paso de carga respectivo. Sin embargo, es posible reemplazar aquellos números de RFEM por otras descripciones de caso de carga.

La tabla con todos los datos se puede exportar a MS Excel.
