Přídavný modul pro RFEM 5
RF-MOVE Surfaces

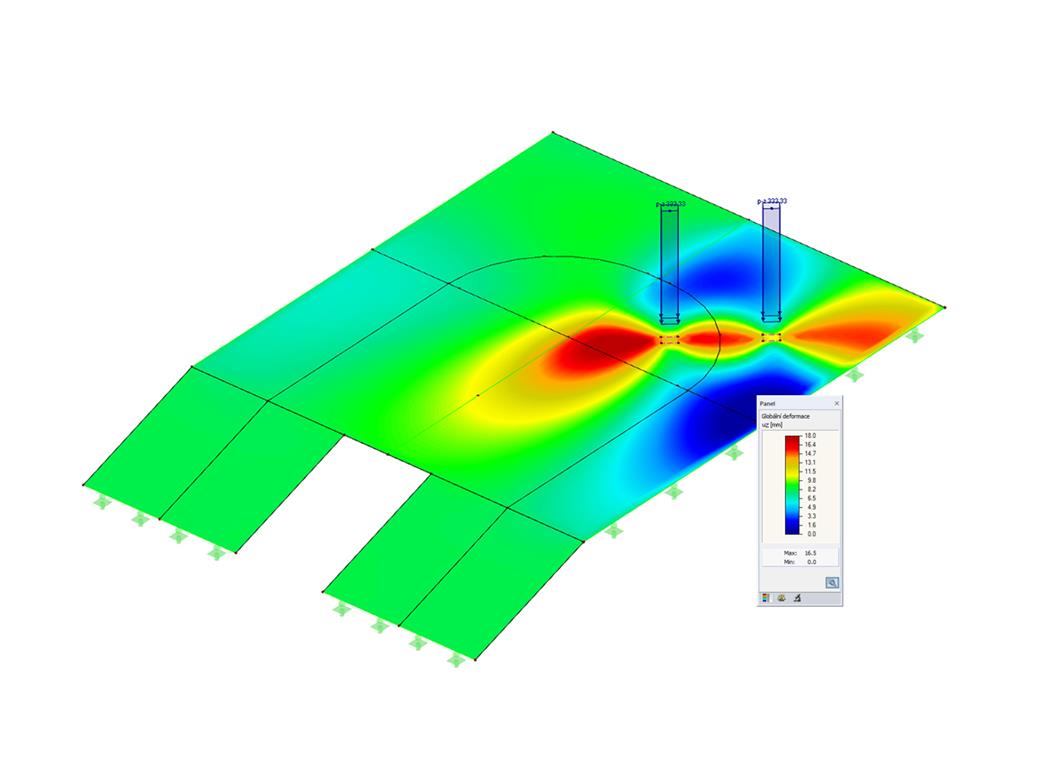

Přídavný modul RF-MOVE programu RFEM 5 vytváří zatěžovací stavy z různých pozic pohyblivých zatížení, jako jsou například vozidla na mostech. Kromě toho jej můžete použít k vytvoření obálky kombinací výsledků.

Údaje se zadávají jen ve čtyřech vstupních tabulkách. Spolu s tímto způsobem a rychlým generováním zatěžovacích stavů pro RFEM 5 ušetříte spoustu času.

Generování pohyblivých zatížení na plochy

Celkový počet: 3

Přídavný modul RF-MOVE Surfaces programu RFEM | Generování pohyblivého zatížení na plochy

RF-MOVE Surfaces | Základní funkce

Parametrizované polohy zatížení pro různá osamělá, rozdělená, plošná a nápravová zatížení
Přístup k různým uloženým modelům zatížení nápravami (databáze)
Příznivé nebo nepříznivé působení zatížení s ohledem na příčinkové čáry a plochy
Shrnutí několika pohyblivých zatížení do jednoho zatěžovacího schématu
Generování kombinací výsledků pro stanovení nejméně příznivých vnitřních sil
Schémata zatížení lze uložit pro další použití v jiných konstrukcích

RF-MOVE Surfaces | Údaje

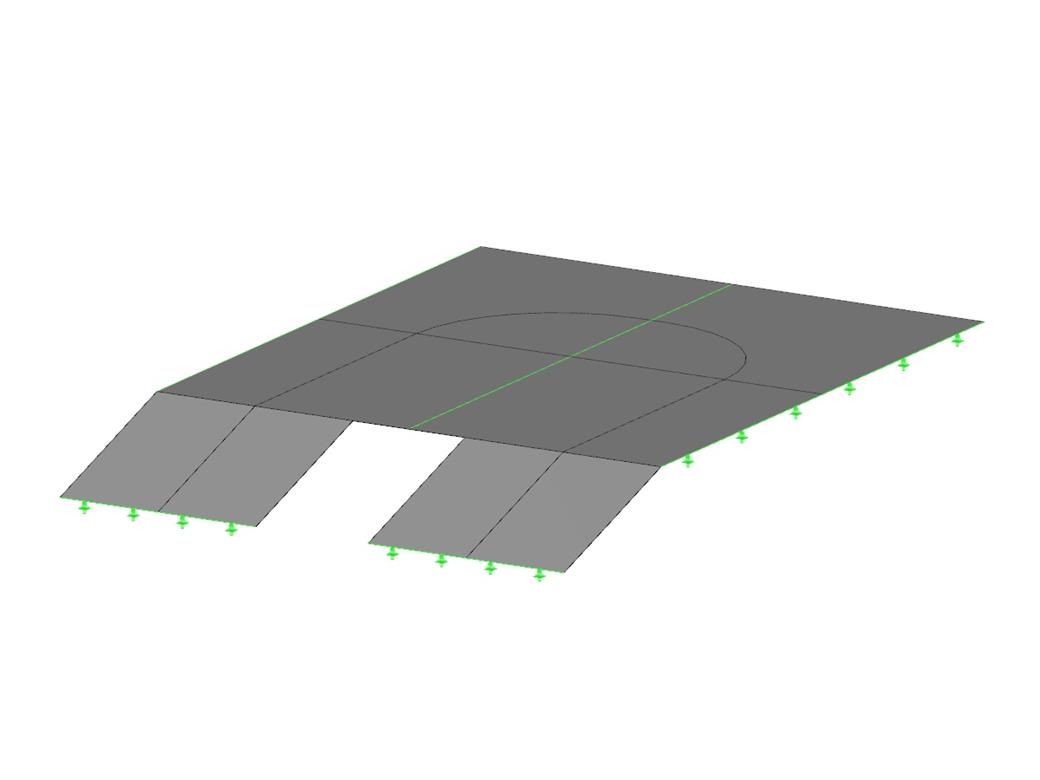

Plochy s pohyblivým zatížením se vyberou graficky na RFEM modelu. Jednu plochu je možné zatížit více sadami pohybů současně.

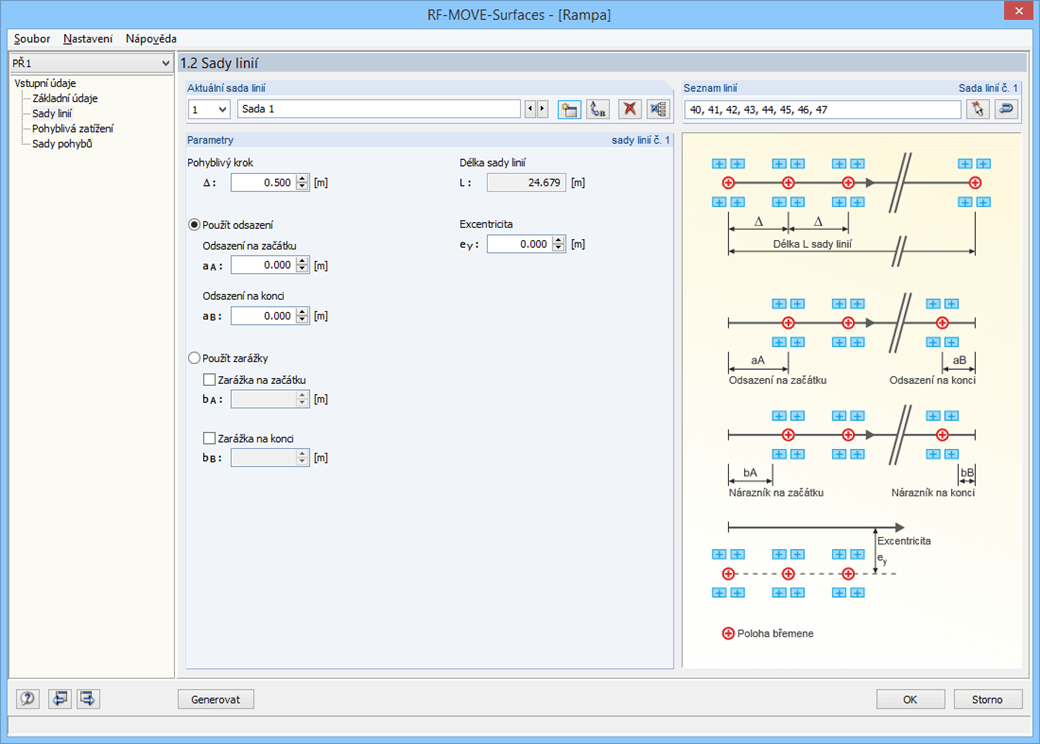

'Pruh' je definován pomocí sad linií. V modelu je můžeme graficky vybrat. Dále je možné stanovit vzdálenost mezi jednotlivými kroky zatížení. K dispozici je několik typů zatížení; například osamělá, lineární, obdélníková, kruhová a různá nápravová zatížení. Zatížení mohou působit v lokálních i globálních směrech.

Různá zatížení shrnují zatěžovací modely. Zadané modely zatížení se přiřadí sadám linií a na základě těchto údajů se vygenerují jednotlivé zatěžovací stavy.

RF-MOVE Surfaces | Generování / Výsledky

Různé zatěžovací stavy lze vytvořit jediným kliknutím. Po skončení generování se zobrazí čísla vytvořených zatěžovacích stavů a kombinací výsledků.

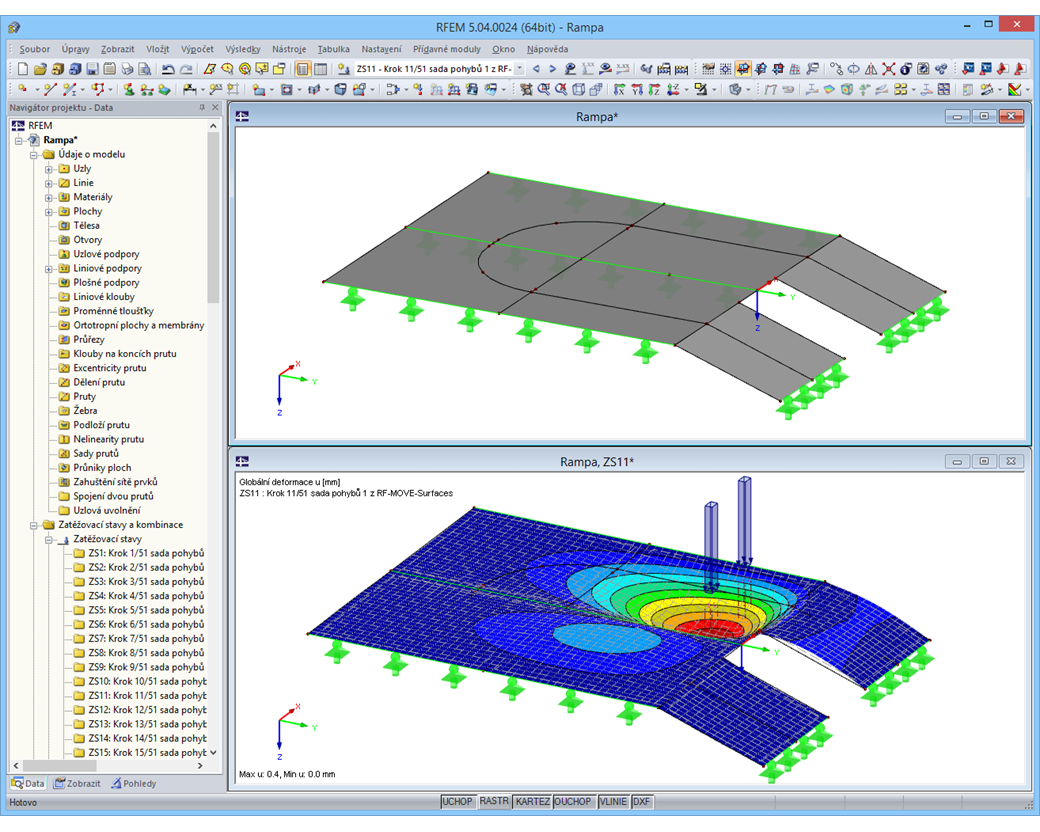

Přídavný modul RF-MOVE Surfaces nemá žádné tabulky výsledků. Vytvořené zatěžovací stavy včetně jejich zatížení lze zkontrolovat přímo v programu RFEM.

Popis jednotlivých pohyblivých zatížení je odvozen z příslušného čísla přírůstku zatížení. V programu RFEM lze tyto názvy nahradit jiným popisem zatěžovacích stavů.

Veškerá vstupní data se mohou exportovat do MS Excel.
