Módulo adicional JOINTS Steel – Tower para RSTAB 8

Módulo adicional JOINTS Steel – Tower para RSTAB 8

El módulo adicional JOINTS Steel - Tower está especializado en el diseño de uniones articuladas con conexiones atornilladas para barras utilizadas en torres de celosía de acuerdo con las normas europeas.

El software le proporciona una amplia gama de varias opciones de uniones, como conexiones con diagonales atornilladas sin chapas de refuerzo en 2D o 3D, así como uniones atornilladas de pilares. Las uniones en T, K y KT también se consideran para las conexiones con diagonales.

Banner | Módulos adicionales de conexiones en RSTAB 8
Información general

RF-/JOINTS Steel Tower | Características

  • Selección de varias uniones, por ejemplo:
    • Conexión atornillada de diagonales sin placa 2D
    • Conexión atornillada de diagonales sin placa 3D
    • Unión atornillada de pilar
  • Uniones en T, K y KT consideradas para uniones de diagonales
  • Se pueden seleccionar distintas categorías de conexiones a cortante:
    • A - Resistente al aplastamiento
    • B - Resistente al deslizamiento en el estado límite de servicio
    • C - Resistente al deslizamiento en el estado límite último
  • Clases de resistencia de tornillos 4.6 - 10.9
  • Diámetros de tornillos M12 - M42
  • La separación de tornillos se puede modificar
  • Visualización de la conexión entera en la ventana de vista
Eingabe der Knoten und Stäbe

RF-/JOINTS Steel Tower | Entrada

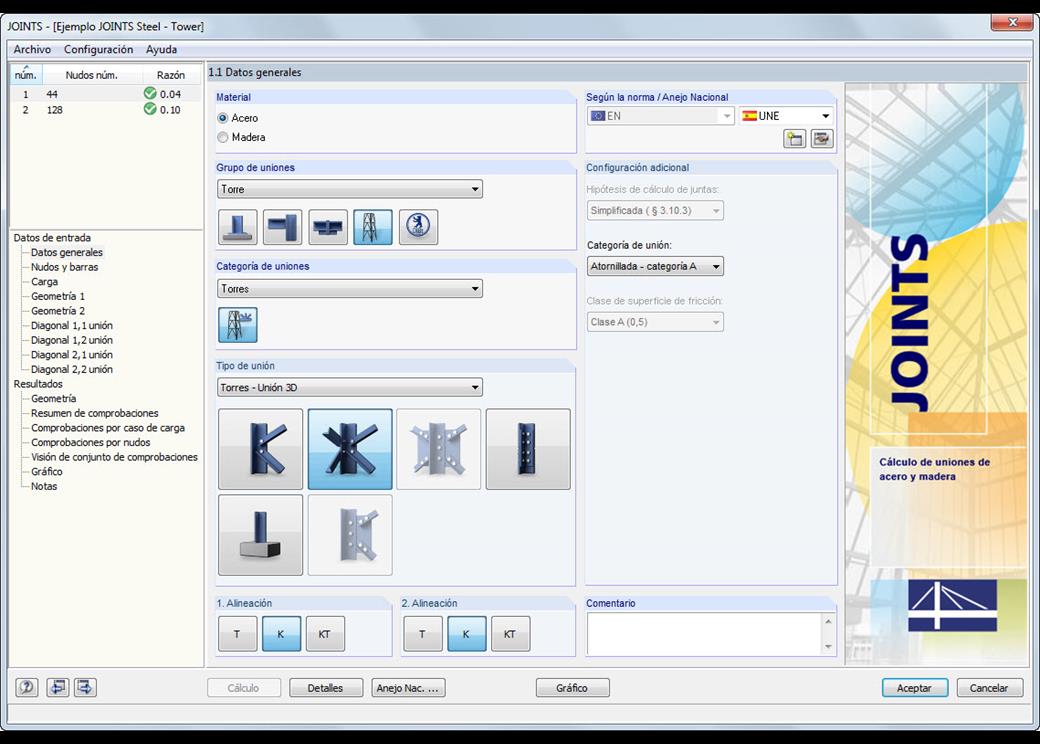

Después de seleccionar el tipo y categoría de unión, y la norma de diseño en la primera ventana de entrada, puede definir los nudos importados de RFEM/RSTAB para que se calculen en la unión en la ventana 1.2. Opcionalmente, puede definir la geometría de la conexión manualmente.

En las otras ventanas de entrada, puede definir los parámetros de la conexión, como La carga se importa de RFEM/RSTAB o, en el caso de la definición manual de la unión, se introducen las cargas.

Nachweise - Zusammenfassung

RF-/JOINTS Steel Tower | cálculo

Después del cálculo, RF-/JOINTS Steel - Column Base muestra los dimensionamientos siguientes:

  • Cálculo de la sección neta
  • Cálculo del aplastamiento
  • cortante
  • Resistencia a cortante del bloque
  • deslizamiento

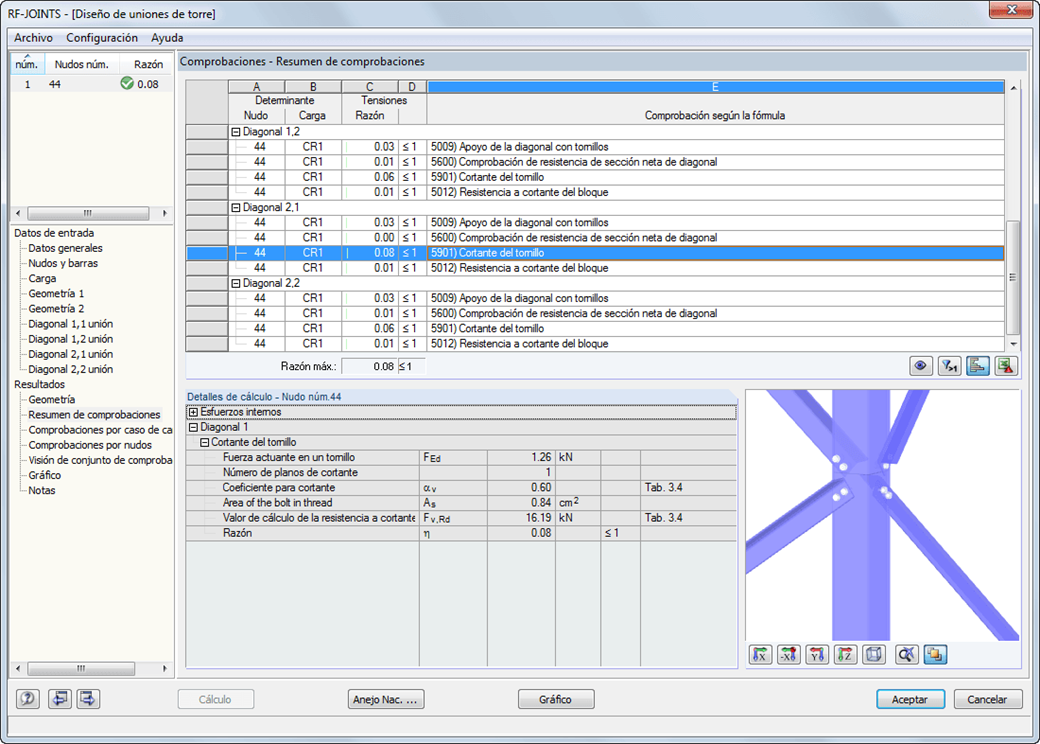

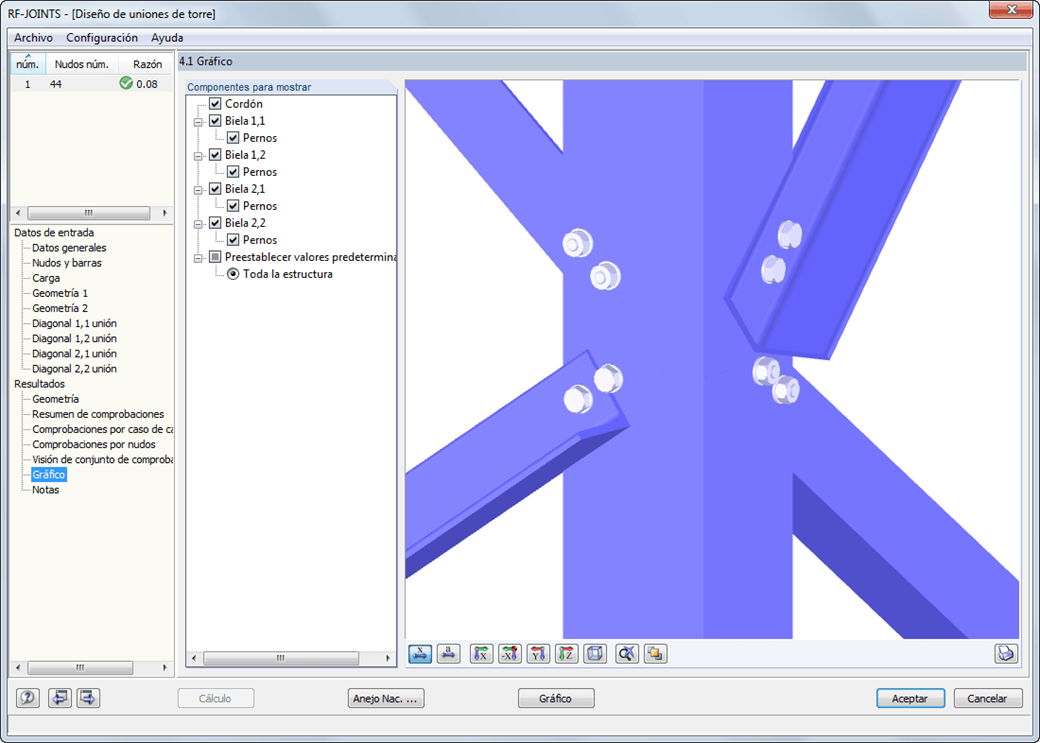

Visualización de una unión en RF -JOINTS Steel - Tower

RF-/JOINTS Steel Tower | Resultados

Al principio, los cálculos de las uniones determinantes se organizan en grupos y se muestran con la geometría básica de la unión en la primera ventana de resultados. En las otras tablas de resultados, puede ver todos los detalles de cálculo fundamentales, como la resistencia al aplastamiento, cortante, deslizamiento, etc.

Las dimensiones, propiedades del material y soldaduras importantes para la construcción de la conexión se muestran inmediatamente y se pueden imprimir directamente. Las uniones se pueden visualizar en el módulo adicional RF-/JOINTS Steel - Tower, o directamente en el modelo de RFEM/RSTAB.

Todos los gráficos se pueden incluir en el informe de RFEM/RSTAB o imprimir directamente. Debido a la salida a escala, es posible una comprobación visual óptima ya en la fase de diseño.
