Módulo adicional para RSTAB 8
FE-LTB

• Integración completa en RFEM/RSTAB, incluyendo la importación de todas las cargas relevantes
• Análisis general de tensiones con torsión de alabeo según el método elástico-elástico
• Análisis de estabilidad de barras continuas planas para pandeo y pandeo lateral
• Determinación del factor de carga crítica y, por lo tanto, de Mcr o Ncr (el factor se puede usar en RF-/LTB para el cálculo el/pl)
• Análisis de pandeo lateral de cualquier sección (también las secciones de SHAPE-THIN)
• Cálculo de barras y conjuntos de barras con torsión aplicada (por ejemplo, viga de puente grúa)
• Determinación opcional del factor de carga límite (factor de carga crítica)
• Visualización de modos propios y modos de torsión en la sección renderizada
• Amplia gama de herramientas para determinar paneles de cortante y coacciones al giro (tales como chapas grecadas, correas, arriostramientos)
• Fácil determinación de muelles discretos tales como muelles de urdimbre a partir de chapas frontales o muelles a torsión de pilares
• Selección gráfica de puntos de aplicación de carga en una sección (cordón superior, centro de gravedad, cordón inferior o cualquier otro punto)
• Disposición libre de apoyos excéntricos en nudos y líneas en una sección
• Determinación del valor para la inclinación o contraflecha por medio del análisis de valores propios
• Articulaciones de alabeo especiales aplicables para la definición de condiciones de alabeo en transiciones

Las opciones completas y fáciles en las ventanas de entrada individuales facilitan la representación del sistema estructural:

Apoyos en nudos

• El tipo de apoyo de cada nudo es editable.
• Es posible definir una rigidez al alabeo en cada nudo. El muelle de alabeo resultante se determina automáticamente utilizando los parámetros de entrada.

Apoyo elástico en barra

• En el caso de apoyos elásticos en barra, puede introducir manualmente las constantes elásticas.
• Alternativamente, puede usar las diversas opciones para definir los muelles a torsión y traslacionales desde un panel de cortante.

Muelles en extremo de barra

• RF-/FE-LTB calcula las constantes elásticas individuales automáticamente. Puede usar los cuadros de diálogo y las imágenes detalladas para representar un muelle traslacional conectando un componente, un muelle rotacional mediante un pilar de conexión o un rigidizador de alabeo (tipos disponibles: placa extrema, sección en U, ángulo, pilar de conexión, porción en voladizo).

Articulaciones en barra

• Si no hay articulaciones en barras definidas en RFEM/RSTAB para el conjunto de barras, puede definirlas directamente en el módulo adicional RF-/FE-LTB.

Datos de carga

• Las cargas en nudos y barras de los casos de carga y combinaciones seleccionados se muestran en ventanas separadas. Allí puede editarlos, eliminarlos o agregarlos individualmente.

Imperfecciones

• RF-/FE-LTB aplica automáticamente las imperfecciones escalando el vector propio más bajo.

Después del cálculo, se muestran las deformaciones, esfuerzos internos, esfuerzos en los apoyos y tensiones. Dado que el módulo considera la torsión de alabeo, también están disponibles los diagramas del bimomento de alabeo, así como del momento torsor primario y secundario. El análisis de estabilidad usa las imperfecciones durante el cálculo y determina los factores de carga crítica que se pueden usar para determinar_Mki y_Nki.

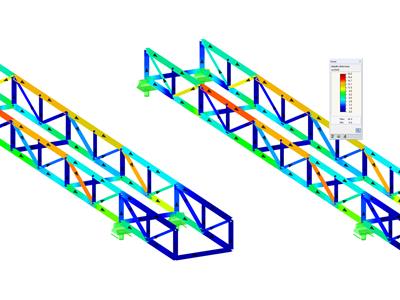

Además de los valores resultantes en tablas, se muestra el correspondiente gráfico de la sección. Los resultados están resaltados con diferentes colores en el modelo de análisis de RFEM/RSTAB. Es posible modificar los colores y valores asignados.

Los diagramas de resultados de un conjunto de barras permiten una evaluación específica. También es posible representar todos los valores intermedios. Finalmente, es posible exportar todas las tablas a MS Excel o en un archivo CSV. Un cuadro de diálogo incluye todos los datos necesarios para la exportación.
