modulo aggiuntivo RSTAB 8
FE-LTB (versione inglese)

• Piena integrazione in RFEM/RSTAB, inclusa l'importazione di tutti i carichi rilevanti
• Analisi generale delle tensioni con torsione di ingobbamento secondo il metodo elastico-elastico
• Analisi di stabilità di aste continue piane per instabilità e instabilità flesso-torsionale
• Determinazione del coefficiente di carico critico e quindi di Mcr o Ncr (il coefficiente può essere utilizzato in RF-/LTB per la verifica el/pl)

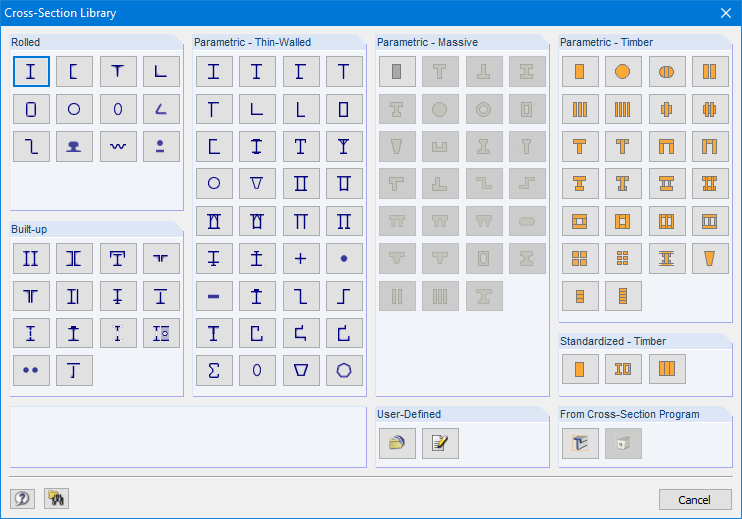

• Analisi di instabilità flesso-torsionale di qualsiasi sezione trasversale (anche le sezioni trasversali SHAPE-THIN)
• Progettazione di aste e set di aste con torsione applicata (ad esempio, trave di gru)
• Determinazione facoltativa del coefficiente di carico limite (coefficiente di carico critico)
• Visualizzazione degli automodi e dei modi torsionali sulla sezione trasversale renderizzata
• Ampia gamma di strumenti per la determinazione dei pannelli di taglio e dei vincoli rotazionali (come lamiere grecate, arcarecci, controventi)
• Facile determinazione di molle discrete come molle di ordito da piastre terminali o molle rotazionali da colonne
• Selezione grafica dei punti di applicazione del carico su una sezione trasversale (corda superiore, baricentro, corrente inferiore o qualsiasi altro punto)
• Disposizione libera dei vincoli esterni dei nodi eccentrici e delle linee su una sezione trasversale
• Determinazione del valore per l'inclinazione o la controfreccia mediante l'analisi degli autovalori
• Svincoli speciali per ingobbamento applicabili per la definizione delle condizioni di ingobbamento sulle transizioni

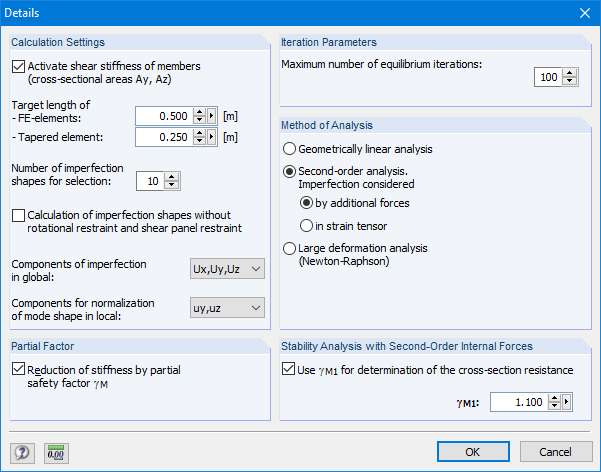

Opzioni complete e facili nelle singole finestre di input facilitano la rappresentazione del sistema strutturale:

Vincoli esterni dei nodi

• Il tipo di vincolo esterno di ogni nodo è modificabile.
• È possibile definire un irrigidimento di ingobbamento su ciascun nodo. La molla di ordito risultante viene determinata automaticamente utilizzando i parametri di input.

Fondazione dell'asta elastica

• Nel caso di fondazioni di aste elastiche, è possibile inserire manualmente le costanti della molla.
• In alternativa, è possibile utilizzare le varie opzioni per definire le molle rotazionali e traslazionali da un pannello di taglio.

Asta e molle

• RF-/FE-LTB calcola automaticamente le singole costanti della molla. È possibile utilizzare le finestre di dialogo e le immagini dettagliate per rappresentare una molla traslazionale collegando un componente, una molla rotazionale tramite una colonna di collegamento o un irrigidimento di ingobbamento (tipi disponibili: piastra d'estremità, sezione del canale, angolo, colonna di collegamento, parte a sbalzo).

vincoli interni delle aste

• Se non ci sono vincoli interni delle aste definiti in RFEM/RSTAB per il set di aste, è possibile definirli direttamente nel modulo aggiuntivo RF-/FE-LTB.

Dati del carico

• I carichi dei nodi e delle aste dei casi e delle combinazioni di carico selezionati sono visualizzati in finestre separate. Lì puoi modificarli, eliminarli o aggiungerli individualmente.

Imperfezioni

• RF-/FE-LTB applica automaticamente le imperfezioni ridimensionando l'autovettore più basso.

Dopo aver effettuato il calcolo, RF-/FE-LTB mosta gli spostamenti generalizzati, le forze interne, le reazioni vincolari e le tensioni. Poiché il modulo considera la torsione di ingobbamento, sono disponibili anche i diagrammi del bimomento di ingobbamento, nonché del momento torcente primario e secondario. L'analisi di stabilità utilizza le imperfezioni durante il calcolo e determina i coefficienti di carico critici che possono essere utilizzati per determinare M_ki e N_ki.

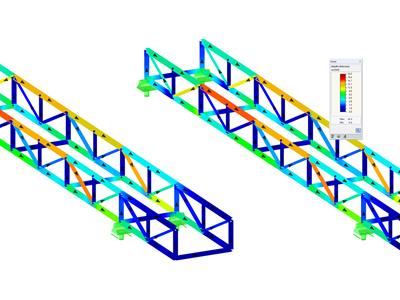

Assieme ai valori dei risultati, nelle tabelle viene mostrato anche il grafico della sezione trasversale corrispondente. Nel modello di analisi di RFEM/RSTAB i vari risultati sono evidenziati con colori differenti. I colori e i valori assegnati possono essere modificati.

I diagrammi della distribuzione dei risultati sui set di aste consentono una valutazione specifica. È possibile visualizzare anche tutti i valori intermedi. Infine, è possibile esportare tutte le tabelle in MS Excel o in un file CSV. Tutte le specificazioni necessarie per l'esportazione vengono definite in un menu speciale di trasferimento.
