Módulo adicional RSTAB 8
TIMBER NBR

TIMBER NBR realiza el cálculo del estado límite último y de servicio según la norma brasileña para estructuras de madera NBR 7190:1997.

El módulo adicional TIMBER NBR incluye una amplia biblioteca de secciones y una biblioteca de materiales ampliable con los valores de resistencia específicos de la norma. Además del análisis de tensiones, TIMBER NBR realiza el análisis de estabilidad de barras según el método de la barra equivalente o el análisis de segundo orden. Asimismo, puede realizar el cálculo del estado límite de servicio.

Cálculo de barras y conjuntos de barras de madera según NBR 7190-1997

Total de artículos: 4

RF-/TIMBER NBR | Características

Integración completa en RFEM/RSTAB con transferencia de toda la información relevante y esfuerzos internos
Dimensionamiento de barras y conjuntos de barras para tracción, compresión, flexión, cortante y esfuerzos combinados
Verificaciones de estabilidad para pandeo lateral-torsional y pandeo según el método de la barra equivalente o según la teoría del segundo orden
Comprobación de estado de servicio en forma de limitación de la deformación
Biblioteca de materiales y perfiles brasileños
Entrada personalizada de secciones transversales rectangulares y circulares
Optimización de las secciones transversales con opción de transferencia a RFEM/RSTAB
Transferencia opcional de las longitudes de pandeo desde el módulo RSKNICK o RF-STABIL
Documentación exhaustiva de resultados con referencias a las ecuaciones de verificación utilizadas según la norma
Opciones versátiles de filtrado y ordenación de resultados, incluyendo listados por barra, por sección, por posiciones x o por casos de carga, combinaciones de carga y de resultados
Consideración de las condiciones de humedad de la madera
Visualización del criterio de verificación en el modelo RFEM/RSTAB
Exportación de datos a MS Excel

RF-TIMBER NBR | Entrada de datos

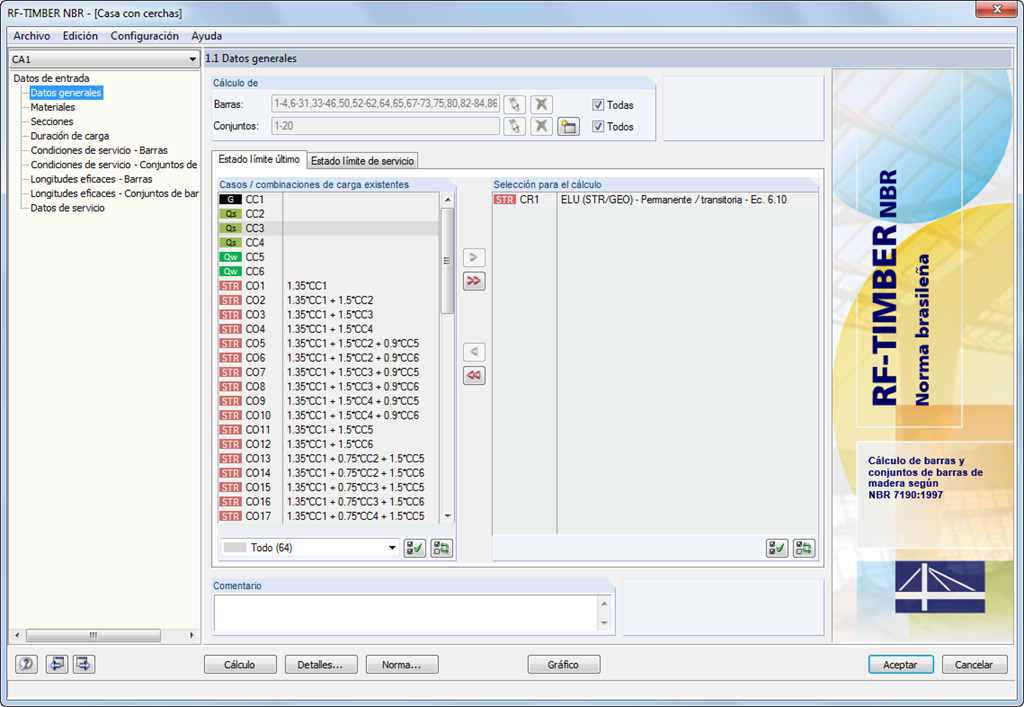

Después de iniciar el módulo, es necesario seleccionar las barras, conjuntos de barras, casos de carga, combinaciones de carga o combinaciones de resultados que se quiera considerar para los diseños de los estados límite últimos, así como también los estados límite de servicio. Los materiales de RFEM/RSTAB están preestablecidos y se pueden ajustar en RF-/TIMBER NBR. Las propiedades del material enumeradas en la norma respectiva se incluyen en la biblioteca de materiales.

En la comprobación de las secciones, es posible decidir si se considera para el diseño la sección seleccionada en RFEM/RSTAB, o una sección modificada. Luego, puede definir las clases de duración de carga, las condiciones de humedad en servicio y el tratamiento de la madera.

Para el análisis de deformaciones se tiene que especificar las longitudes de referencia de las barras y conjuntos de barras relevantes. Además, es posible considerar la dirección de la flecha, de una contraflecha y del tipo de viga.

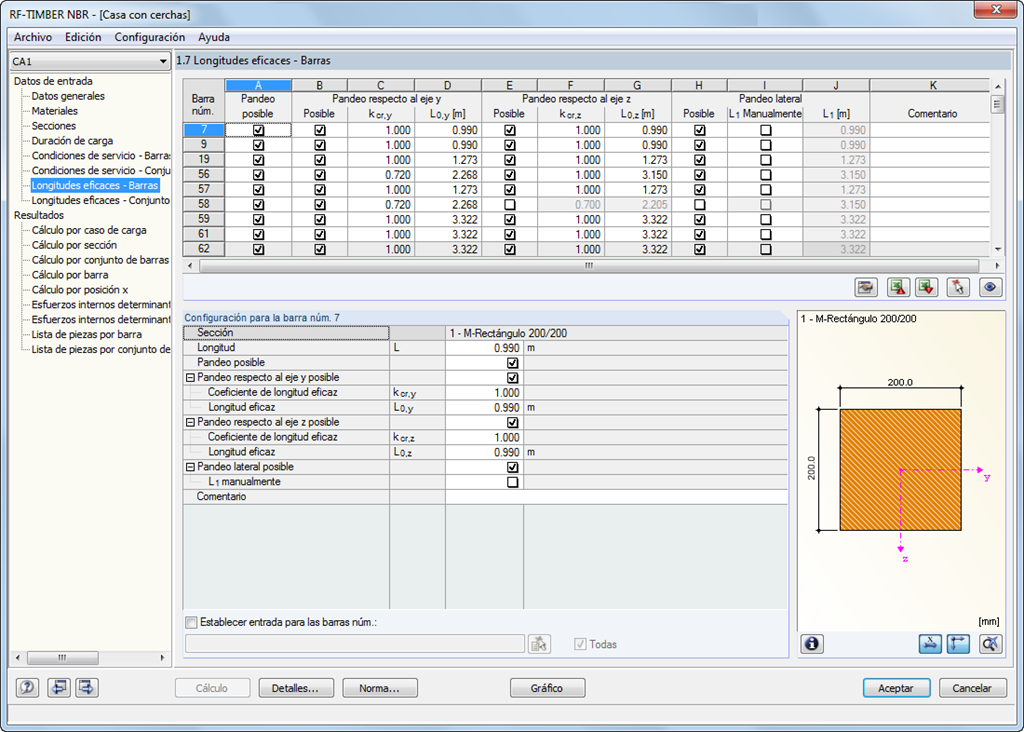

Ventana 1.7 Longitudes eficaces - Barras

RF-TIMBER NBR | Análisis estructural

El cálculo de la resistencia de la sección analiza la tracción y la compresión a lo largo de la fibra, la flexión y la tracción/compresión combinadas así como el esfuerzo debido al esfuerzo cortante.

Para el dimensionamiento de los componentes estructurales con riesgo de pandeo y pandeo lateral según el método de la barra equivalente, se considera la compresión axial deseada, la flexión con o sin esfuerzo de compresión así como la flexión y tracción. La flecha de los vanos interiores y voladizos se compara con la flecha máxima admisible.

Los casos de cálculo por separado permiten un análisis flexible de las barras, conjuntos de barras y acciones seleccionados así como también las comprobaciones de estabilidad individuales.

Los parámetros relevantes para el cálculo, como el tipo de análisis de estabilidad, las esbelteces de las barras y las flechas límite, se pueden ajustar libremente.

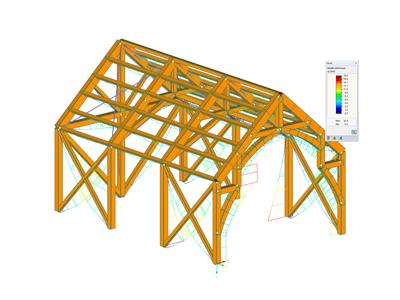

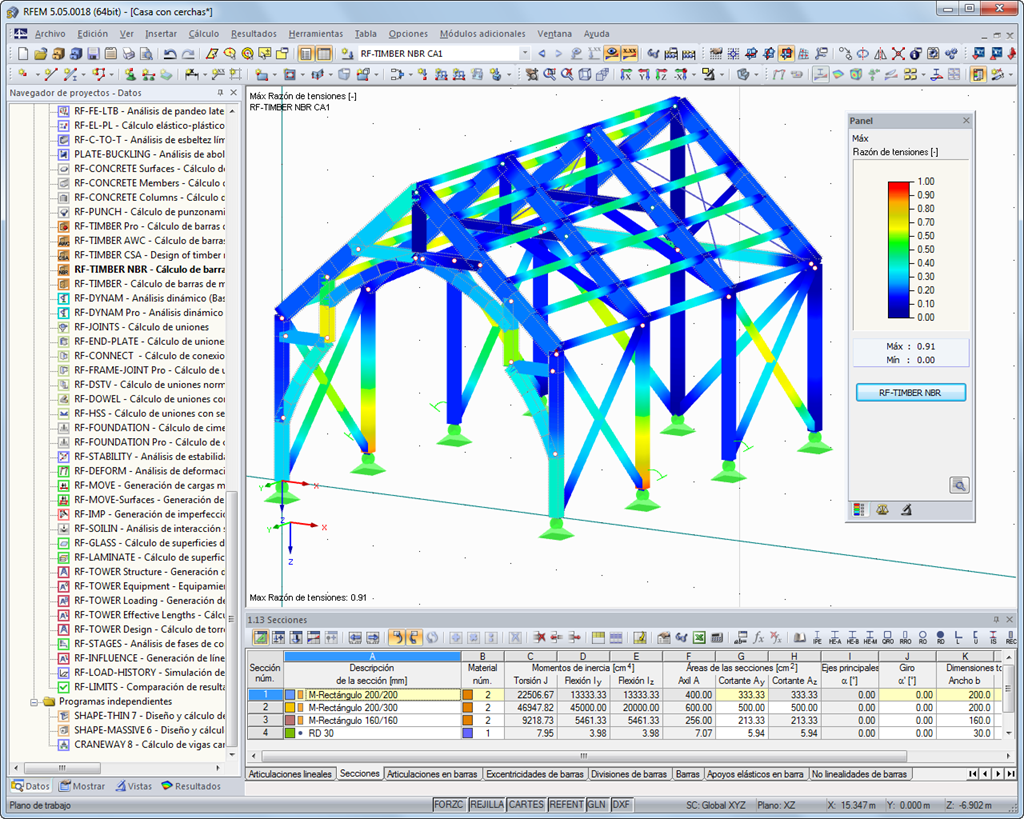

Renderizado 3D con relación de tensiones

RF-/TIMBER NBR | Resultados

Después del dimensionamiento, los resultados se presentan en tablas claras. Todos los valores intermedios (por ejemplo, esfuerzos internos determinantes, factores de ajuste…) se pueden extraer, lo que hace que las verificaciones sean transparentes. Los resultados se presentan ordenados por casos de carga, secciones transversales, conjuntos de barras y barras.

Si no se cumple la verificación, las secciones transversales afectadas pueden pasar por un proceso de optimización. Además, es posible la transferencia de los perfiles modificados a RFEM/RSTAB para un nuevo cálculo.

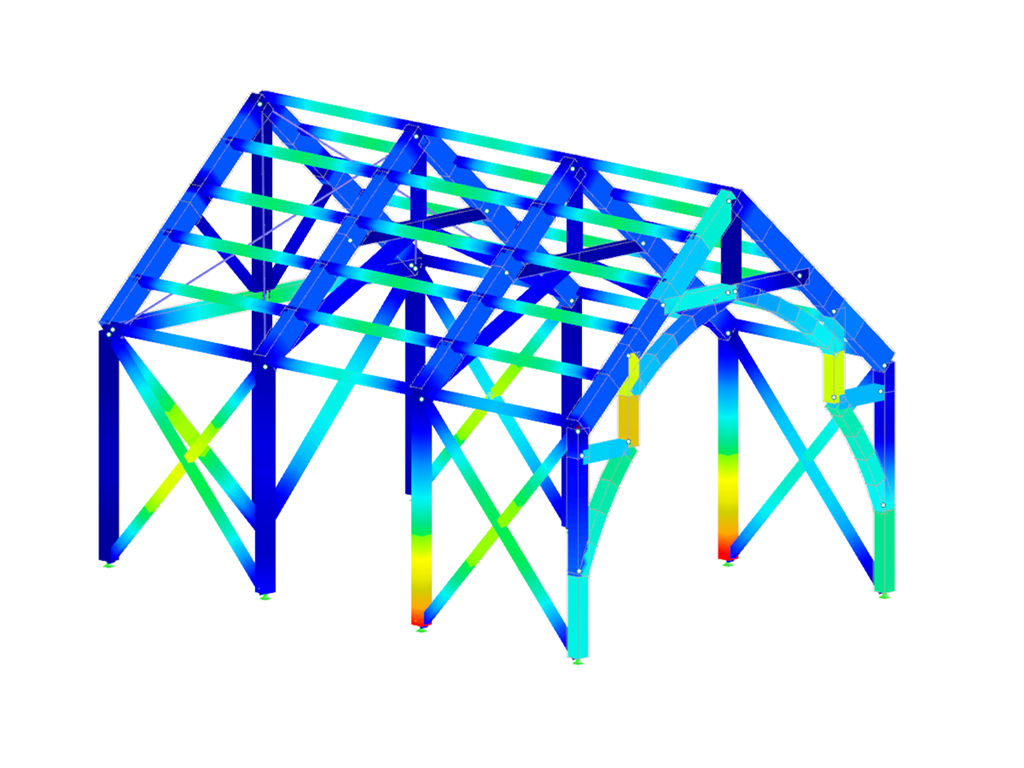

El grado de utilización se muestra en el modelo de RFEM/RSTAB con diferentes colores. De este modo, se pueden identificar de un vistazo las áreas críticas o sobredimensionadas. La evaluación específica también se garantiza a través de la representación de los diagramas de resultados en la barra o conjunto de barras.

Además de los datos de entrada y salida tabulares, incluidos los detalles de dimensionamiento, todos los gráficos se pueden integrar en el informe de impresión. Esto garantiza una documentación comprensible y visualmente atractiva. El contenido del informe y la profundidad deseada de la salida para cada verificación se pueden seleccionar específicamente.
