modulo aggiuntivo RSTAB 8
TIMBER NBR

TIMBER NBR esegue la verifica allo stato limite ultimo e di esercizio secondo la norma brasiliana per le strutture in legno NBR 7190:1997.

Il modulo aggiuntivo TIMBER NBR offre un'ampia libreria di sezioni trasversali e una libreria di materiali estensibile con i valori di resistenza specifici della norma. Oltre all'analisi delle tensioni, TIMBER NBR esegue l'analisi di stabilità delle aste secondo il metodo dell'asta equivalente o l'analisi del secondo ordine. Zudem können Sie die Gebrauchstauglichkeit nachweisen.

Verifica di aste di legno e set di aste secondo NBR 7190-1997

Totale voci: 4

RF-/TIMBER NBR | Caratteristiche

Integrazione completa in RFEM/RSTAB con acquisizione di tutte le informazioni rilevanti e delle forze interne.
Verifica di aste e trazioni per trazione, compressione, flessione, taglio e forze interne combinate.
Verifiche di stabilità per instabilità flesso-torsionale e instabilità secondo il metodo della trave equivalente o secondo la teoria del secondo ordine.
Verifica di utilizzabilità sotto forma di limitazione delle deformazioni.
Biblioteca di materiali e di sezioni trasversali brasiliana.
Inserimento personalizzato di sezioni trasversali rettangolari e circolari.
Ottimizzazione delle sezioni trasversali con possibilità di trasferimento a RFEM/RSTAB.
Opzionale acquisizione delle lunghezze di instabilità dal modulo RSKNICK o RF-STABIL.
Documentazione completa dei risultati con riferimenti alle equazioni di verifica normativi utilizzate.
Opzioni di filtro e ordinamento versatili per i risultati, inclusi elenchi per asta, sezione trasversale, posizioni x o per casi di carico, combinazioni di carico e di risultati.
Considerazione delle condizioni di umidità del legno.
Visualizzazione del criterio di verifica nel modello RFEM/RSTAB.
Esportazione dei dati in MS Excel.

RF-TIMBER NBR | Input

Dopo aver aperto il modulo aggiuntivo, è necessario selezionare le aste/set di aste, i casi di carico, le combinazioni di carico o di risultati per la verifica allo stato limite ultimo e di esercizio. I materiali sono preimpostati in RFEM/RSTAB, ma si possono adattare in RF-/TIMBER NBR. La libreria comprende le proprietà del materiale della norma relativa.

Quando si verificano le sezioni trasversali, si può decidere se per la progettazione si vorranno prendere in considerazione la sezione trasversale selezionata in RFEM/RSTAB o una sezione trasversale modificata. Quindi, è possibile definire le classi di durata del carico, le condizioni di umidità e il trattamento del legno.

Per l'analisi degli spostamenti generalizzati, vengono specificate le lunghezze di riferimento delle aste e dei set di aste pertinenti. Quindi, è possibile considerare la direzione degli spostamenti, la contro freccia e il tipo di trave.

Finestra 1.7 Lunghezze libere d'inflessione - Aste

RF-TIMBER NBR | Analisi strutturale

Il progetto della resistenza delle sezioni trasversali analizza la trazione e la compressione lungo la fibratura, la flessione, la flessione e la trazione/compressione ed il taglio dovuto alle sollecitazioni a taglio.

Per la progettazione di componenti strutturali esposti a rischio di instabilità ed instabilità flesso-torsionale, secondo il metodo dell'asta equivalente, il programma considera la compressione assiale, la flessione con o senza forza di compressione, così come la flessione e la trazione. L'inflessione delle campate interne e degli sbalzi viene confrontata con l'inflessione massima ammissibile.

Casi di verifica separati consentono un'analisi flessibile e di stabilità di aste, set di aste e di carichi.

I parametri rilevanti per la verifica come il tipo di analisi di stabilità, le snellezze delle aste e le inflessioni limite, possono essere regolati liberamente.

RF-/TIMBER NBR | Risultati

Dopo la progettazione, i risultati vengono forniti in tabelle chiare. Tutti i valori intermedi (ad es. sollecitazioni critiche, fattori di adattamento…) possono essere visualizzati, rendendo le verifiche trasparenti. I risultati vengono presentati ordinati per casi di carico, sezioni trasversali, set di aste e aste.

Se la verifica non viene soddisfatta, le sezioni trasversali interessate possono essere sottoposte a un processo di ottimizzazione. È possibile anche il trasferimento dei profili modificati a RFEM/RSTAB per un nuovo calcolo.

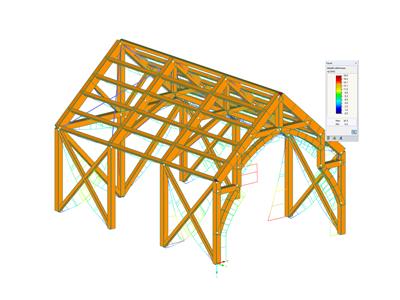

Il grado di utilizzo è rappresentato nel modello RFEM/RSTAB con colori diversi. Ciò consente di identificare a colpo d'occhio le aree critiche o sovradimensionate. Una valutazione mirata è garantita anche tramite la visualizzazione degli andamenti dei risultati sull'asta o sul set di aste.

Oltre ai dati di input e output tabellari, inclusi i dettagli del progetto, tutte le grafiche possono essere incluse nel protocollo di stampa. Questo assicura una documentazione tracciabile e chiara. Il contenuto del protocollo e la profondità desiderata dell’output per le singole verifiche possono essere selezionati in modo mirato.
