RX-TIMBER Brace

Software de análisis y dimensionamiento para estructuras de madera

  • Estructura de madera - Crossrail Station en Canary Wharf, Londres

Cálculo de arriostramientos para refuerzo de cerchas

Boletín de noticias

Reciba información de manera regular sobre noticias, consejos útiles, eventos programados, ofertas especiales y cupones.

RX-TIMBER Brace realiza el cálculo de los estados límite últimos y de servicio, así como también el cálculo de la protección frente al fuego, para arriostramientos de refuerzo según EN 1995-1-1:2010-12/NA:2013-08 (EC 5) ó DIN 1052:2008-12.

  1. Características

    • Cálculo de los siguientes tipos de cubiertas:
      • Cubierta a un agua
      • Cubierta a dos aguas
      • Cubierta curva
    • Todas las formas de cubierta permiten una selección libre de las diagonales de refuerzo. Están disponibles los siguientes tipos:
      • Diagonales descendentes
      • Diagonales ascendentes
      • Diagonales de cruce con barras verticales
      • Diagonales de cruce sin barras verticales
      • Diagonales de cruce con barras de acero a tracción (tirantes)
    • Consideración de las filas de las ventanas en la cumbrera mediante la selección de una parte interior intermedia.
    • Para el cálculo según EC 5 (EN 1995), están disponibles los siguientes Anejos Nacionales:
      • Deutschland DIN EN 1992-1-1/NA/A1: 2015-12 (Alemania)
      •  NBN EN 1992-1-1 ANB: 2010 (Bélgica)
      •  EN 1992-1-1 DK NA: 2013 (Dinamarca)
      •  SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
      •  NF EN 1992-1-1/NA: 2016-03 (Francia)
      •  UNI EN 1992-1-1/NA: 2007-07 (Italia)
      •  NEN-EN 1992-1-1 + C2: 2011/NB: 2016 (Países Bajos)
      •  ÖNORM B 1992-1-1: 2018-01 (Austria)
      •  PN EN 1992-1-1/NA: 2010 (Polonia)
      •  SS EN 1995-1-1 (Suecia)
      •  STN EN 1995-1-1/NA: 2008-12 (Eslovaquia)
      •  SIST EN 1995-1-1/A101: 2006-03 (Eslovenia)
      •  CSN EN 1995-1-1: 2007-09 (República Checa)
      •  BS EN 1995-1-1/NA: 2009-10 (Reino Unido)
    • Entrada de geometría simple con gráficos ilustrativos
    • Generación automática de cargas de viento
    • La generación automática de combinaciones necesarias para el estado límite último y de servicio así como el cálculo de protección contra incendios
    • Definición libre de los casos de carga a utilizar
    • Extensa biblioteca de materiales
    • Ampliación opcional de la biblioteca de materiales por otros materiales
    • Amplia biblioteca de cargas permanentes
    • Asignación de la estructura a clases de servicio y especificación de las categorías de clases de servicio
    • Determinación de razones de tensiones, esfuerzos en apoyos y deformaciones
    • Icono de información que indica un cálculo satisfactorio o fallido
    • Escalas de color de referencia en las tablas de resultados
    • Exportación directa de datos a MS Excel
    • Interfaz DXF para crear los documentos de producción en CAD
    • Idiomas del programa: inglés, alemán, checo, italiano, español, francés, portugués, polaco, chino, holandés y ruso
    • Informe verificable que incluye los todos los cálculos necesarios. Informe disponible en muchos idiomas, por ejemplo en inglés, alemán, francés, italiano, español, ruso, checo, polaco, portugués, chino u holandés.
    • En el cálculo del estado límite último, se divide la rigidez de la articulación por el coeficiente parcial de seguridad y en el cálculo del estado límite de servicio se lleva a cabo utilizando la rigidez media. Los valores límite para el estado límite último y de servicio se pueden definir por separado.
  2. Entrada de datos

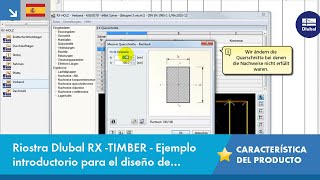

    La geometría se introduce por medio de plantillas como análogamente se hace en todos los programas de la familia de RX-TIMBER. Mediante la selección de la estructura de la cubierta, se define la base geométrica que se puede ajustar mediante parámetros definidos por el usuario. La clase de madera relevante se puede seleccionar desde la biblioteca de materiales. Están disponibles todos los tipos de material especificados en EN 1995-1-1 para madera laminada encolada, frondosa y de coníferas. Además, es posible generar una clase de resistencia con las propiedades de material definidas por el usuario con el fin de ampliar la biblioteca.

    Ya que los arriostramientos rigidizadores incluyen también secciones de acero, los tipos de aceros actuales están integrados en la base de datos también. Por tanto, el programa ofrece también secciones laminadas y soldadas para la entrada de datos. Los rigidizadores de los elementos de acoplamiento se pueden considerar en la tabla 1.5 Uniones con rigidez elástica traslacional o rotacional. El programa trata estas rigideces con una rigidez que se divide por el coeficiente parcial de seguridad para el cálculo de la capacidad de carga y con los valores medios de las rigideces para el cálculo de la aptitud para el servicio. La carga se puede insertar directamente como una carga lateral (carga lateral equivalente) resultante de un cálculo de una viga de celosía.

    La carga de viento se aplica automáticamente a los cuatro lados de la estructura. De manera adicional, es posible especificar las cargas definidas por el usuario, por ejemplo cargas puntuales desde pilares (carga de pandeo). Según las cargas generadas, el programa crea automáticamente combinaciones para el estado límite último, de servicio y de protección contra el fuego en el fondo. Las combinaciones generadas se pueden considerar o ajustar mediante parámetros definidos por el usuario.

  3. Cálculo

    En RX-TIMBER Brace están disponibles las siguientes opciones de cálculo:
    • Selección de los cálculos a realizar
    • Resultados opcionales de esfuerzos en apoyos y deformaciones
    • Ajuste de valores límite recomendados para los análisis de deformaciones en el cálculo de los estados límite últimos y de servicio
    • Definición libre de los parámetros para la protección frente al fuego realizada según el método simplificado
    • Consideración de las no linealidades de los materiales (barras defectuosas)

    Es posible definir el tipo de cálculo a realizar en la ventana de Parámetros de control.
  4. Resultados

    Después del cálculo, los resultados de los diseños realizados que incluyen todos los valores intermedios requeridos se muestran en tablas de resultados claramente ordenadas ordenadas por varios criterios. Dado que el programa muestra los valores intermedios en detalle, se garantiza la transparencia de todos los diseños. Es posible visualizar la distribución de fuerzas internas para cada ubicación x de la viga en una ventana gráfica separada. Aquí, se pueden mostrar tanto las deformaciones como las fuerzas internas individuales.

    Se pueden agregar diseños con detalles de diseño y diagramas de resultados seleccionados en el informe de impresión que proporciona una documentación claramente organizada. El informe impreso puede incluir gráficos, descripciones, dibujos y más. Además, es posible seleccionar qué datos de cálculo se cubrirán en la impresión.
