RX-TIMBER Brace

RX-TIMBER Brace

Le programme RX-TIMBER Brace vous permet de calculer des contreventements de raidissement dans des structures en bois selon l'EN 1995-1-1 (EC 5) ou la DIN 1052:2008-12. Il propose des fonctionnalités telles que la vérification de différentes formes de toiture avec une sélection libre de diagonales de raidissement, une entrée géométrique facile, une génération automatique de charges de vent et la création des combinaisons nécessaires pour les vérifications à l'état limite ultime, l'état limite de service et de la résistance au feu.

Les autres fonctionnalités incluent une bibliothèque complète de matériaux, la détermination des ratios de vérification, la détermination des efforts d'appui et des déformations, ainsi que des échelles de couleur dans les fenêtres de résultats.

RX-TIMBER Brace

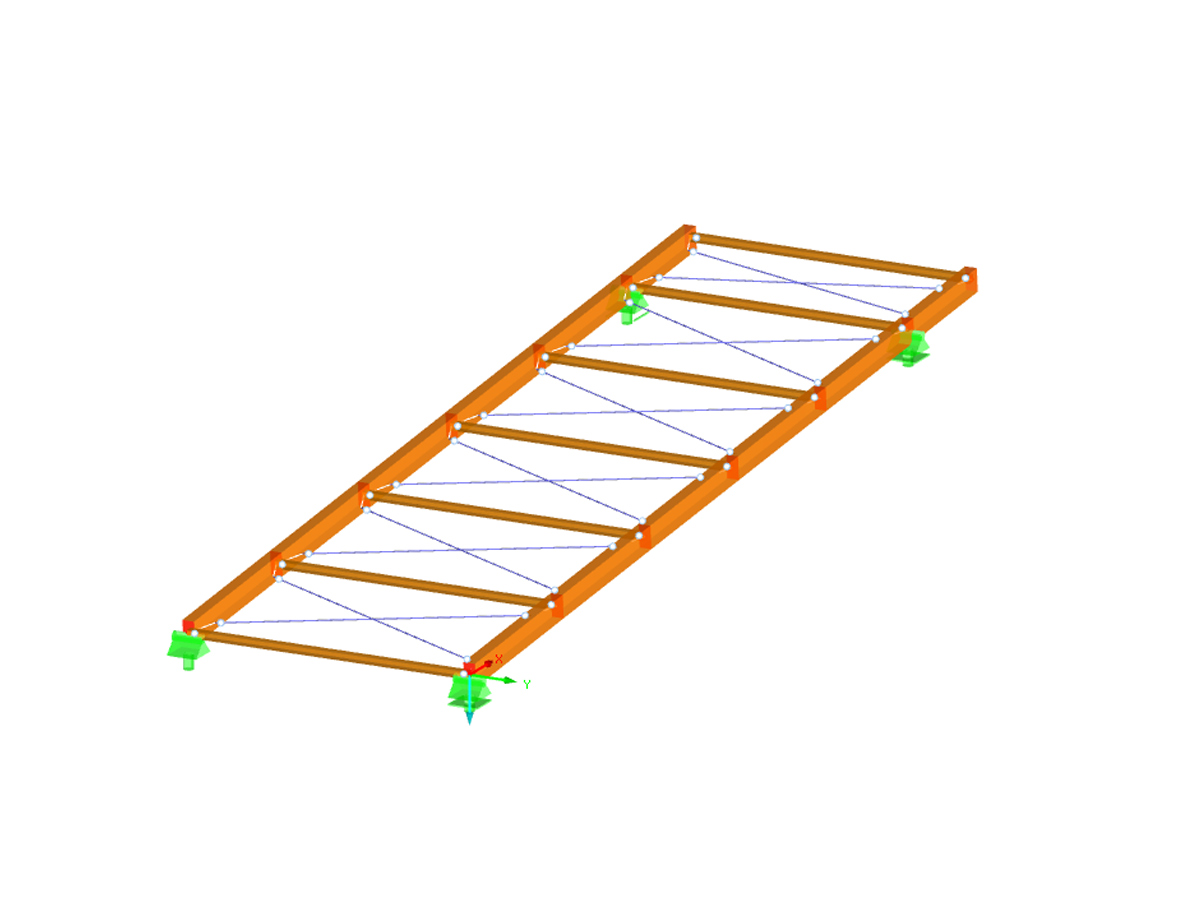

Eigenständiges Programm RX-HOLZ Verband | Contreventements en treillis

RX-TIMBER Brace | Fonctionnalités

  • Vérification des types de toiture suivants :
    • Toiture à un seul versant
    • Toiture à deux versants
    • Toit d'arc
  • Toutes les formes de toiture permettent une sélection libre des diagonales de raidissement. Les types suivants sont disponibles :
    • Diagonales en retombée
    • Diagonales ascendantes
    • Croisement des diagonales avec des verticales
    • Croisement de diagonales sans verticales
    • Croisement de diagonales avec bandes en acier ( tirants )
  • Considération des rangées de fenêtres dans le faîtage en sélectionnant une partie intermédiaire interne.
  • Pour la vérification selon l'EC 5 (EN 1995), les annexes nationales (AN) suivantes sont disponibles:
    • DK | Drapeau DIN EN 1995-1-1/NA:2013-08 (Allemagne)
    • Drapeau Belgique NBN EN 1995-1-1/ANB:2012-07 (Belgique)
    • Drapeau Danemark DK EN 1995-1-1/NA:2011-12 (Danemark)
    • Drapeau de la Finlande SFS EN 1995-1-1/NA:2007-11 (Finlande)
    • Drapeau de la France NF EN 1995-1-1/NA:2010-05 (France)
    • Drapeau de l'Italie UNI EN 1995-1-1/NA:2010-09 (Italie)
    • Drapeau des Pays-Bas NEN EN 1995-1-1/NB:2007-11 (Pays-Bas)
    • Autriche | Drapeau ÖNORM B 1995-1-1:2015-06 (Autriche)
    • Drapeau Pologne PN EN 1995-1-1/NA:2010-09 (Pologne)
    • Drapeau de la Suède SS EN 1995-1-1 (Suède)
    • Drapeau Slovaquie STN EN 1995-1-1/NA:2008-12 (Slovaquie)
    • Drapeau de la Slovénie SIST EN 1995-1-1/A101:2006-03 (Slovénie)
    • CS | Drapeau CSN EN 1995-1-1:2007-09 (République tchèque)
    • FR-FR | Drapeau BS EN 1995-1-1/NA:2009-10 (Royaume-Uni)
  • Entrée de géométrie simple avec graphiques illustrés
  • Génération automatique des charges de vent
  • Création automatique des combinaisons requises pour les états limites ultimes et de service, ainsi que pour la vérification de la résistance au feu
  • Définition libre des cas de charge à utiliser
  • Bibliothèque complète de matériaux
  • Extension facultative de la bibliothèque de matériaux par d'autres matériaux
  • Vaste bibliothèque de charges permanentes
  • Attribution des classes de service du cadre et spécification des catégories de classe de service
  • Détermination des rapports de calcul, des efforts d'appui et des déformations
  • Icône d'information indiquant que la vérification est réussie ou non
  • Échelles de référence de couleurs dans les tableaux de résultats
  • Export direct des données dans MS Excel
  • Interface DXF pour la préparation des documents de production en CAO
  • Langages du programme : anglais, allemand, tchèque, italien, espagnol, français, portugais, polonais, chinois, néerlandais et russe
  • Rapport d'impression vérifiable avec toutes les vérifications requises. Rapport d'impression disponible dans plusieurs langues de sortie; par exemple, anglais, allemand, français, italien, espagnol, russe, tchèque, polonais, portugais, chinois et néerlandais.
  • À l'état limite ultime, la rigidité de l'articulation est divisée par le facteur de sécurité partiel et à l'état limite de service calculé à l'aide des rigidités moyennes. Les valeurs limites pour l'état limite ultime et l'état limite de service peuvent être définies séparément.
Fenêtre 1.1 Données de base

RX-TIMBER Brace | Entrée

La géométrie est entrée à l'aide de modèles types, comme dans tous les autres programmes de la famille RX-TIMBER. En sélectionnant la structure de la toiture, vous définissez la géométrie de base, qui peut être ajustée par des paramètres définis par l'utilisateur. La catégorie de bois appropriée peut être sélectionnée dans la bibliothèque de matériaux. Toutes les classes de matériau pour le lamellé-collé, le bois feuillu, le peuplier et le bois résineux spécifiées dans l'EN 1995-1-1 sont disponibles. De plus, vous pouvez créer une classe de résistance avec des propriétés de matériau définies par l'utilisateur afin d'élargir la bibliothèque.

Étant donné que les contreventements incluent les sections en acier, les nuances d'acier actuelles sont également intégrées dans la bibliothèque. Par conséquent, des sections laminées et soudées sont également disponibles. Le raidissement des éléments de couplage peut être considéré dans le Tableau 1.5 Assemblages comme des rigidités de ressort de translation et de rotation. Le programme gère ces rigidités avec une rigidité divisée par le coefficient partiel de sécurité pour la vérification de la capacité portante et avec les valeurs moyennes de la rigidité pour la vérification à l'ELS. La charge peut être entrée directement comme une charge latérale (charge latérale équivalente) résultante d'une vérification de poutre en treillis.

La charge de vent est appliquée automatiquement aux quatre côtés de la structure. De plus, vous pouvez spécifier des charges définies par l'utilisateur ; par exemple, les charges concentrées des poteaux (charge de flambement). Selon les charges générées, le programme crée automatiquement des combinaisons pour les états limites ultimes et de service ainsi que pour la vérification de la résistance au feu en arrière-plan. Les combinaisons générées peuvent être considérées ou ajustées par des spécifications définies par l'utilisateur.

Maske 1.8 Steuerungsparameter

RX-TIMBER Brace | Calcul de structure

Les paramètres suivants peuvent être définis dans RX-TIMBER Brace pour le calcul :*Sélection des vérifications à effectuer

  • Décision si les forces d'appui et les déformations sont à déterminer
  • Ajustement des valeurs limites recommandées pour les analyses de déformation dans les vérifications des états limites ultime et de service
  • Définition libre des paramètres pour la vérification de la protection incendie effectuée selon la méthode simplifiée
  • Considération des non linéarités de matériau (barres non efficaces)

Le type de conception que vous souhaitez effectuer peut être définie par des paramètres de contrôle.

Maske 2.2 Nachweise - Alle

RX-TIMBER Brace | Résultats

Après le calcul réussi, les vérifications guidées sont classées selon différents critères, organisées de manière claire et préparées pour être présentées de manière structurée. Comme les valeurs intermédiaires sont également détaillées, toutes les vérifications sont transparentes. L'utilisateur peut afficher le déroulement des résultats à n'importe quel point x de la poutre dans une fenêtre séparée. À cet effet, à la fois les déformations et les divers efforts internes peuvent être représentés.

Les vérifications, avec les détails de dimensionnement et les courbes de résultats sélectionnées, sont intégrées dans un rapport d'impression, garantissant ainsi une documentation claire et traçable. Le rapport peut être complété par des graphiques, des explications, des scans de croquis, etc. De plus, l'utilisateur peut définir individuellement quelles données du calcul doivent apparaître dans le rapport.
