RX-TIMBER Continuous Beam
Cálculo y dimensionamiento de vigas continuas según el Eurocódigo 5 ó DIN 1052
RX-TIMBER Continuous Beam analiza vigas según EN 1995-1-1 (Eurocódigo 5) ó DIN 1052:2008-12. El programa realiza el cálculo de los estados límite últimos y de servicio, así como también los cálculos de resistencia al fuego.
-
Funciones de programa
- Diseño de los siguientes tipos geométricos:
- Vigas de un tramo con y sin voladizos
- Vigas continuas con y sin voladizos
- Sistema de vigas articuladas (vigas de Gerber) con y sin voladizos
- Para el diseño según EC 5 (EN 1995), están disponibles los siguientes anexos nacionales:
DIN EN 1995-1-1/NA: 2013-08 (Alemania)
NBN EN 1995-1-1/ANB: 2012-07 (Bélgica)
NS EN 1995-1-1/NA: 2011-12 (Dinamarca)
SFS EN 1995-1-1/NA: 2007-11 (Finlandia)
NF EN 1995-1-1/NA: 2010-05 (Francia)
UNI EN 1995-1-1/NA: 2010-09 (Italia)
NEN EN 1995-1-1/NB: 2007-11 (Países Bajos)
ÖNORM B 1995-1-1: 2015-06 (Austria)
PN EN 1995-1-1/NA: 2010-09 (Polonia)
SS EN 1995-1-1 (Suecia)
STN EN 1995-1-1/NA: 2008-12 (Eslovaquia)
SIST EN 1995-1-1/A101: 2006-03 (Eslovenia)
CSN EN 1995-1-1: 2007-09 (República Checa)
BS EN 1995-1-1/NA: 2009-10 (Reino Unido)
- Generación automática de cargas de viento y nieve.
- Múltiples reducciones opcionales según el estándar seleccionado
- Entrada de geometría simple con gráficos ilustrativos
- Entrada libre de geometrías cónicas. La selección libre del ángulo de grano permite un diseño definido por el usuario de las áreas de compresión y tracción para flexión
- Biblioteca completa y ampliable de materiales
- Determinación de las relaciones de diseño, fuerzas de apoyo y deformaciones
- Escalas de referencia de color en tablas de resultados
- Exportación directa de datos a MS Excel
- Interfaz DXF para la preparación de documentos de producción en CAD
- Idiomas del programa: inglés, alemán, checo, italiano, español, francés, portugués, polaco, chino, holandés y ruso
- Informe de impresión verificable que incluye todos los diseños requeridos. Informe de impresión disponible en muchos idiomas de salida, por ejemplo, inglés, alemán, francés, italiano, español, ruso, checo, polaco, portugués, chino u holandés.
- Importación directa de archivos stp desde varios programas CAD
- Diseño de los siguientes tipos geométricos:
-

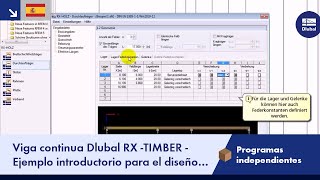

Entrada de datos
Hay varias opciones disponibles para el modelado de vigas. Las representaciones gráficas facilitan la entrada de datos geométrica. Las modificaciones de la sección se actualizan automáticamente. La deflexión de los voladizos se puede establecer en el diseño del estado límite de servicio, independientemente de la deflexión en el tramo.
Para ingresar cargas permanentes (por ejemplo, la estructura del techo), puede utilizar una biblioteca de materiales completa y extensible. Los generadores integrados permiten la generación cómoda de varios casos de carga de viento y nieve.
Los casos de carga se muestran gráficamente y se superponen en combinaciones de carga generadas automáticamente según EC 5. De esta forma, los datos de entrada requeridos se reducen al mínimo. Sin embargo, también puede ingresar las especificaciones de carga manualmente.
-
Cálculo
En RX-TIMBER Continuous Beam es posible definir para el cálculo las especificaciones siguientes:
- Cálculo de los ELU, ELS y/o protección frente al fuego
- Selección de los tipos de cálculo a realizar
- Opción para determinar los esfuerzos en los apoyos y deformaciones
- Modificación de los valores límite recomendados para el cálculo de los ELS
- Determinación de los parámetros para la protección frente al fuego según el método simplificado
- Opción para el cálculo de vibraciones
-
Resultados
Después del cálculo, se muestran los resultados de los cálculos realizados incluyendo todos los valores intermedios en tablas estructuradas de forma clara. Los resultados se muestran de acuerdo con diferentes criterios. Debido a la que los valores intermedios se listan también en detalle, todas las verificaciones se muestran de forma transparente. Además, es posible mostrar los diagramas para cada posición en x de la viga en una ventana separada, donde es posible mostrar tanto las deformaciones como los esfuerzos internos singulares.
Todos los tipos de verificaciones con los detalles de cálculo y los diagramas de resultados seleccionados se incluyen en un informe proporcionando una documentación sea comprensible y descriptiva. El informe puede incluir gráficos, descripciones, planos, escaneo de bocetos, etc. Además, es posible seleccionar también qué datos de cálculo se mostrarán en el informe.
