RX-TIMBER Purlin

Name: RX-TIMBER Purlin 2.xx
Brand: Dlubal Software
Price: 320.00 EUR
Availability: InStock
Rating: 0.0 (0 reviews)

Software de análisis estructural para estructuras de madera

Cálculo de correas acopladas y vigas continuas

Estructuras de madera

Dlubal RX-TIMBER Purlin - Cálculo de una correa acoplada

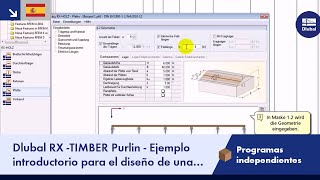

Vídeo de RX-TIMBER Purlin: Ejemplo de introducción de diseño de una correa acoplada

Estructuras de madera

RX-TIMBER Purlin calcula y dimensiona cerchas para los estados límite últimos y de servicio, así como también la protección frente al fuego según EN 1995-1-1:2010-12/NA:2013-08 ó DIN 1052:2008-12.

Además de la generación precisa y automática de cargas incluyendo las combinaciones de los casos de carga relevantes, el programa determina los elementos de unión requeridos en la zona de acoplamiento.

Características
- Cálculo de los siguientes tipos de geometría:
  - Vigas de vano simple y sin voladizos
  - Vigas continuas con y sin voladizos
  - Sistema de vigas articuladas (vigas de Gerber) con y sin voladizos
- Generación automática de cargas de viento y nieve
- La generación automática de combinaciones necesarias para el estado límite último y de servicio así como el cálculo de protección contra incendios
- Para el cálculo según EC 5 (EN 1995), están disponibles los siguientes Anejos Nacionales:
  - DIN EN 1992-1-1/NA/A1: 2015-12 (Alemania)
  - NBN EN 1992-1-1 ANB: 2010 (Bélgica)
  - EN 1992-1-1 DK NA: 2013 (Dinamarca)
  - SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
  - NF EN 1992-1-1/NA: 2016-03 (Francia)
  - UNI EN 1992-1-1/NA: 2007-07 (Italia)
  - NEN-EN 1992-1-1 + C2: 2011/NB: 2016 (Países Bajos)
  - ÖNORM B 1992-1-1: 2018-01 (Austria)
  - PN EN 1992-1-1/NA: 2010 (Polonia)
  - SS EN 1995-1-1 (Suecia)
  - STN EN 1995-1-1/NA: 2008-12 (Eslovaquia)
  - SIST EN 1995-1-1/A101: 2006-03 (Eslovenia)
  - CSN EN 1995-1-1: 2007-09 (República Checa)
  - BS EN 1995-1-1/NA: 2009-10 (Reino Unido)
- Consideración de las opciones de optimización según las especificaciones del usuario según la norma respectiva:
  - Reducción de la fuerza de corte de cargas individuales cerca del soporte
  - Reducción del esfuerzo cortante de la introducción de carga en el punto superior de la sección
  - Redistribución del momento en la zona del apoyo
  - Reducción de la tensión de torsión mediante una entrada del momento definida por el usuario
  - Aumento de la rigidez a la flexión para tensiones de flexión de extremo plano o de borde
- Entrada de geometría simple con gráficos ilustrativos
- Amplia biblioteca de materiales para ambas normas
- Ampliación opcional de la biblioteca de materiales por otros materiales
- Amplia biblioteca de cargas permanentes
- Asignación de la estructura a clases de servicio y especificación de las categorías de clases de servicio
- Determinación de razones de tensiones, esfuerzos en apoyos y deformaciones
- Icono de información que indica un cálculo satisfactorio o fallido
- Escalas de color de referencia en las tablas de resultados
- Exportación directa de datos a MS Excel
- Idiomas del programa: inglés, alemán, checo, italiano, español, francés, portugués, polaco, chino, holandés y ruso
- Informe verificable que incluye los todos los cálculos necesarios. Informe disponible en muchos idiomas, por ejemplo en inglés, alemán, francés, italiano, español, ruso, checo, polaco, portugués, chino u holandés.
- Importación directa de archivos stp desde varios programas de CAD
Entrada de datos
Hay varias opciones disponibles para el modelado de vigas. Un tipo de techo determina la ubicación exacta de la correa para la generación de viento y nieve.

Hay dos tipos de viga disponibles: viga continua y correa. Si selecciona la viga continua, es posible definir varias condiciones de articulación de la viga. Si selecciona la correa, no es posible modificar las condiciones de la bisagra. En este caso, el cálculo considera una sección doble en la zona de acoplamiento. Además, hay varios elementos de acoplamiento disponibles en la configuración de la correa:
- Clavos (perforados/no perforados)
- Anillo y placa conectores y pernos
- Conexión por tornillo con sistema de fijación WT de SFS intec
- Especificación definida por el usuario utilizando la resistencia característica
La calidad de madera relevante del material se puede seleccionar de la biblioteca de materiales. Están disponibles todos los grados de materiales para madera laminada, madera dura y madera blanda especificados en CE 5. Además, es posible generar una clase de resistencia con propiedades de material definidas por el usuario para ampliar la biblioteca. Las cargas permanentes (por ejemplo, la estructura del techo) también se pueden introducir utilizando la biblioteca de materiales completa y extensible.

Los generadores integrados en RX-TIMBER Purlin permiten la generación cómoda de varios casos de carga de viento y nieve. Al hacer clic en los botones de información, se muestra el mapa de zonas de viento y nieve para el país correspondiente. La zona correspondiente se puede seleccionar con un doble clic. Los casos de carga se pueden verificar gráficamente.

Sin embargo, también puede ingresar las especificaciones de carga manualmente. Según las cargas generadas, el programa crea automáticamente combinaciones para el estado límite último y de servicio, así como para el diseño de resistencia al fuego en el fondo.
Cálculo

El cálculo analiza la tracción y compresión paralelas a la fibra, flexión simple, flexión compuesta así como también el esfuerzo cortante con o sin torsión. Los análisis se realizan con los valores de cálculo de las tensiones. Para los componentes estructurales de cálculo con un riesgo de pandeo y vuelco lateral, el programa considera la compresión axial, flexión con o sin compresión así como también flexión y tracción.

Además, las flechas en las situaciones características y cuasipermanentes se determinan mediante vanos interiores y voladizos. Los casos de cálculo separados permiten un análisis flexible de las acciones específicas así como también para las comprobaciones individuales de estabilidad. El tipo de cálculo que se desee realizar se puede definir en la ventana de parámetros de control.
Resultados

Después del cálculo, los resultados de los diseños realizados que incluyen todos los valores intermedios requeridos se muestran en tablas de resultados claramente ordenadas ordenadas por varios criterios. Dado que el programa muestra los valores intermedios en detalle, se garantiza la transparencia de todos los diseños. Es posible visualizar la distribución de fuerzas internas para cada ubicación x de la viga en una ventana gráfica separada. Aquí, se pueden mostrar tanto las deformaciones como las fuerzas internas individuales.

Los diseños de estado límite están representados en los miembros y el sujetador relevante. De esta manera, es posible volver sobre cada valor determinado para el cálculo. Se pueden agregar diseños con detalles de diseño y diagramas de resultados seleccionados en el informe de impresión que proporciona una documentación claramente organizada. El informe impreso puede incluir gráficos, descripciones, dibujos y más. Además, es posible seleccionar qué datos de cálculo se cubrirán en la impresión.
