Búsqueda de forma y cálculo de estructuras de membranas en RFEM 6
Información sobre el seminario web gratuito
"RFEM es todo lo que esperaba y más. Me lo estoy pasando bomba aprendiendo el software y los seminarios web son fantásticos."
Nicholas J. Greven P.Eng.
23. julio 2019

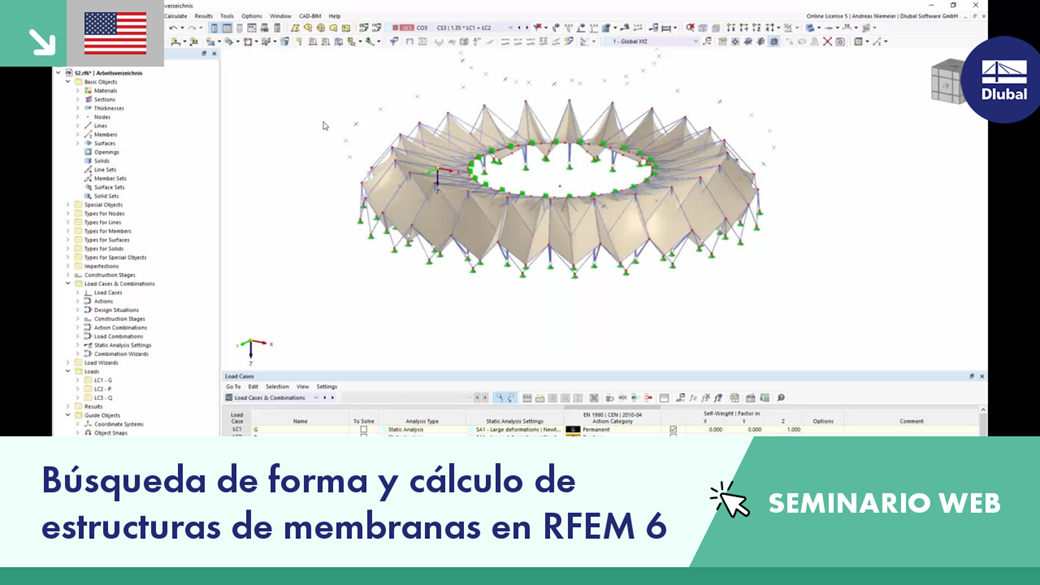

Este seminario web muestra cómo utilizar el programa de análisis estructural RFEM 6 para modelar y calcular estructuras de membranas.
Seminario web grabado
Fecha | Hora
Idioma del evento
InglésPrograma
| 0:00 | Introducción |
| 3:50 | Modelado de estructuras de membranas utilizando el complemento Búsqueda de forma (Form-Finding) |
| 38:55 | Consideración de las fases de construcción utilizando el complemento Análisis de fases de construcción (CSA) |
| 58:55 | Diseño y documentación |
| 1:06:00 | Aplicación de la carga de viento con RWIND 2 |
Modelos de la presentación para descargar
A continuación, en Modelos para descargar, encontrará los modelos utilizados en el seminario web. Esto le permite seguir de forma independiente el seminario web paso a paso con los modelos proporcionados.
Ponentes
Dipl.-Ing. (FH) Andreas Hörold
Marketing y relaciones públicas
El Sr. Hörold se encarga del sitio web de Dlubal Software, crea comunicados de prensa y materiales de marketing, y es el moderador de los seminarios web en alemán e inglés.
Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.
El Sr. Niemeier es responsable del desarrollo de RFEM, RSTAB y los módulos adicionales para estructuras de membranas extensibles. Además, es responsable del aseguramiento de la calidad y la atención al cliente.
Stefan Hoffmann, M.Sc.
Palabras clave
Seminario web gratuito RFEM 6 Búsqueda de forma Membrana Carga de viento Fase de construcción
Descargas
- Presentation Slides to Webinar "Form-Finding and Calculation of Membrane Structures in RFEM 6" (PDF)
Enlaces
- Más sobre RFEM 6
- Más sobre RSTAB 9
- Complementos para RFEM 6 y RSTAB 9
- Manual | Ejemplo de análisis estructural | Cubierta con techo de membrana
- Vistas 1603x
- Actualizado 11. julio 2022
