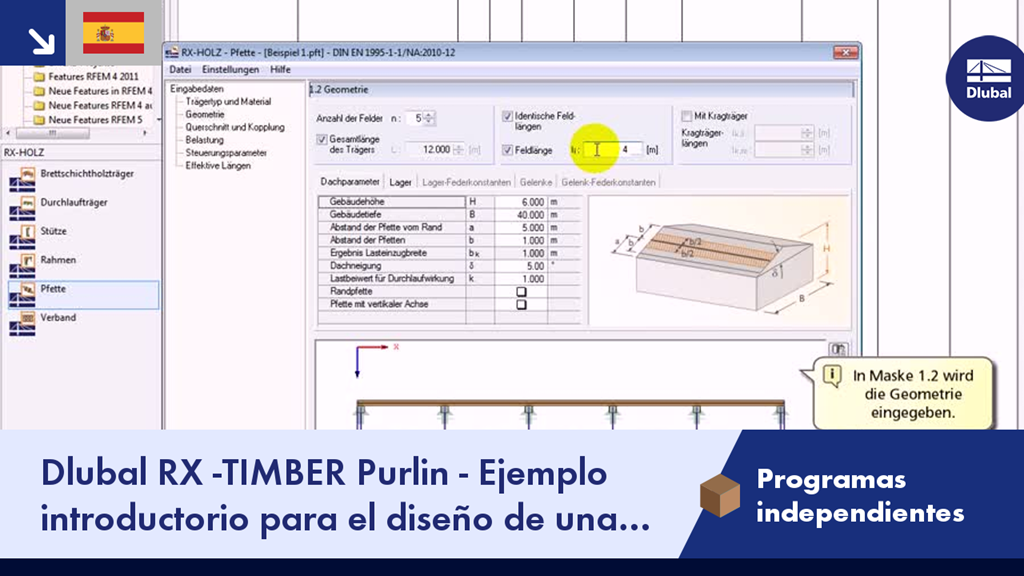

Dlubal RX -TIMBER Purlin - Ejemplo introductorio para el diseño de una correa acoplada

Después del cálculo, los resultados de los cálculos realizados, incluidos todos los valores intermedios requeridos, se muestran en tablas de resultados ordenadas de forma clara según varios criterios. Dado que el programa muestra los valores intermedios en detalle, se asegura la transparencia de todos los cálculos. Es posible mostrar la distribución de esfuerzos internos para cada posición x de la viga en una ventana gráfica separada. Aquí, se pueden mostrar tanto las deformaciones como los esfuerzos internos individuales.

Los cálculos del estado límite se representan en barras y el medio de fijación relevante. De esta manera, es posible volver sobre cada valor determinado para el cálculo. Los cálculos con detalles de diseño y diagramas de resultados seleccionados se pueden agregar en el informe, proporcionando una documentación organizada de forma clara. El informe puede incluir gráficos, descripciones, dibujos y más. Además, es posible seleccionar qué datos de cálculo se incluirán en el informe.

Hay varias opciones disponibles para el modelado de vigas. Un tipo de cubierta determina la posición exacta de la correa para la generación de viento y nieve.

Hay dos tipos de vigas disponibles: viga continua y correa. Si selecciona la viga continua, es posible definir varias condiciones de articulación de la viga. Si selecciona la correa, no es posible modificar las condiciones de la articulación. En este caso, el cálculo considera una sección doble en la zona de acoplamiento. Además, hay varios elementos de acoplamiento disponibles en la configuración de la correa:

• Clavos (pretaladrados/sin pretaladrar)
• Conectores de anillo y placa y pernos
• Unión atornillada con el sistema de fijación WT de SFS intec
• Especificación definida por el usuario utilizando la resistencia característica

La clase de madera relevante del material se puede seleccionar de la biblioteca de materiales. Están disponibles todos los grados de material para madera laminada encolada, madera de frondosas y madera de coníferas especificados en EC 5. Además, tiene la opción de generar una clase resistente con propiedades de material definidas por el usuario y así ampliar la biblioteca.También se puede utilizar una biblioteca de materiales completa y ampliable para introducir cargas permanentes (por ejemplo, la estructura de la cubierta).

Los generadores integrados en RX-TIMBER Purlin permiten la generación conveniente de varios casos de carga de viento y nieve. Al hacer clic en los botones de información, se muestra el mapa de las zonas de viento y nieve para el país relevante. La zona correspondiente se puede seleccionar con un doble clic. Los casos de carga se pueden comprobar gráficamente.

Sin embargo, también puede introducir las especificaciones de carga manualmente. De acuerdo con las cargas generadas, el programa crea automáticamente combinaciones para los estados límite últimos y de servicio, así como para el cálculo de la resistencia al fuego en segundo plano.

El cálculo analiza tracción y compresión a lo largo de la fibra, flexión, flexión y tracción o compresión, y cortante debido al esfuerzo cortante con y sin torsión. Los cálculos proceden al nivel de los valores de tensión de cálculo. Para el dimensionamiento de los componentes estructurales con riesgo de pandeo y pandeo lateral según el método de la barra equivalente, se considera la compresión axial deseada, la flexión con o sin esfuerzo de compresión así como la flexión y tracción.

Además, las flechas en las situaciones características y cuasipermanentes se determinan mediante vanos interiores y voladizos. Los casos de cálculo separados permiten un análisis flexible de las acciones específicas así como también para las comprobaciones individuales de estabilidad. El tipo de cálculo que se desee realizar se puede definir en la ventana de parámetros de control.
