Pregunta:

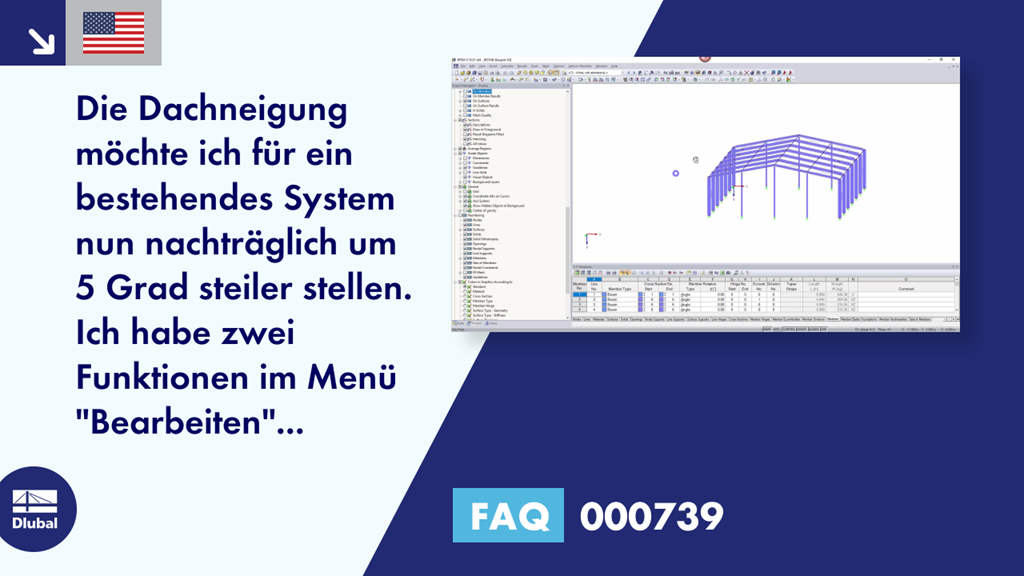

Die Dachneigung möchte ich für ein bestehendes System nun nachträglich um 5 Grad steiler stellen. Ich habe zwei Funktionen im Menü "Bearbeiten" gefunden, die ich verwenden könnte: "Girar" y "Cortar".
¿Cuál es la diferencia entre estas funciones y cuál es más eficiente para mi propósito?
Respuesta:
La función "Cortante" es la elección correcta para este propósito. Le permite desplazar los nudos de las barras de acuerdo con el ángulo de giro requerido. Al hacer esto, cambia la longitud de las barras.
Para hacer esto, seleccione los nudos de la inclinación de la cubierta izquierda y seleccione la función "Cortante". Introduzca el ángulo y el eje deseados para el giro. Luego, seleccione un punto del plano inicial para la rotación. En este ejemplo, este es uno de los puntos finales de las publicaciones. Al usar la función "Cortante", los nudos de las barras se desplazan, al igual que las cargas en las barras y nudos. Repita el procedimiento para el otro lado de la cubierta, pero esta vez no seleccione los nudos de la cumbrera y cambie el signo de la dirección de giro.
Si usa la función "Girar" para este problema, las longitudes de las barras permanecerían iguales y los nudos del cordón superior e inferior no tendrían las mismas coordenadas xy. Los nudos del cordón superior se desplazarían ligeramente en la dirección x.
