Dotaz

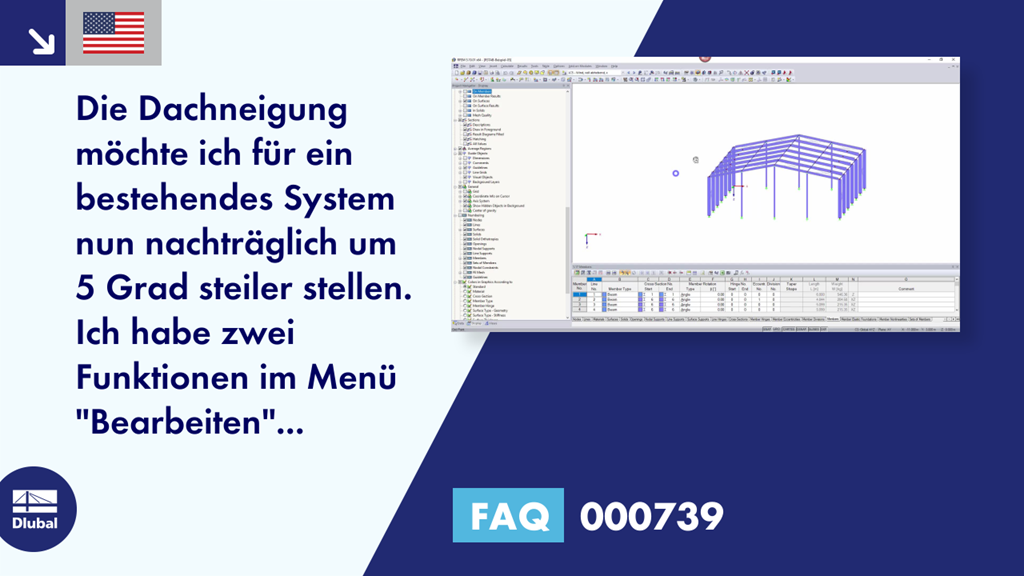

Chci zvýšit sklon střechy o 5 stupňů pro stávající model. V hlavní nabídce "Upravit" jsem našel dvě funkce, které bych chtěl použít: "Otočit" a "Smykovat".

Jaký je rozdíl mezi těmito funkcemi? Která funkce je pro můj účel účinnější?

Odpověď

Funkce "Střih" je pro tento účel tou správnou volbou, protože umožňuje posun uzlů prutů podle požadovaného úhlu rotace. Tím se změní délka prutů.

K tomu můžeme vybrat uzly levého rohu střechy. V hlavní nabídce "Upravit příkaz" vybereme příkaz "Smyk". V tomto dialogu zadáme požadovaný úhel a osa pro pootočení. Poté vybereme pro rotaci bod počáteční roviny. V našem příkladu se jedná o jeden z koncových bodů sloupů. Funkce "Střih" umožňuje posun uzlů prutů, stejně jako zatížení na pruty a uzly. Opačný postup opakujeme u druhé strany střechy, tentokrát však nezahrneme uzly hřebene a změní se znaménko ve směru rotace.

Pokud použijeme funkci "Otočit" pro daný problém, zůstane délka prutů stejná a uzly horního a dolního pásu by neměly stejné xy souřadnice. Uzly horního pásu by byly mírně posunuty ve směru x.
