Pregunta:

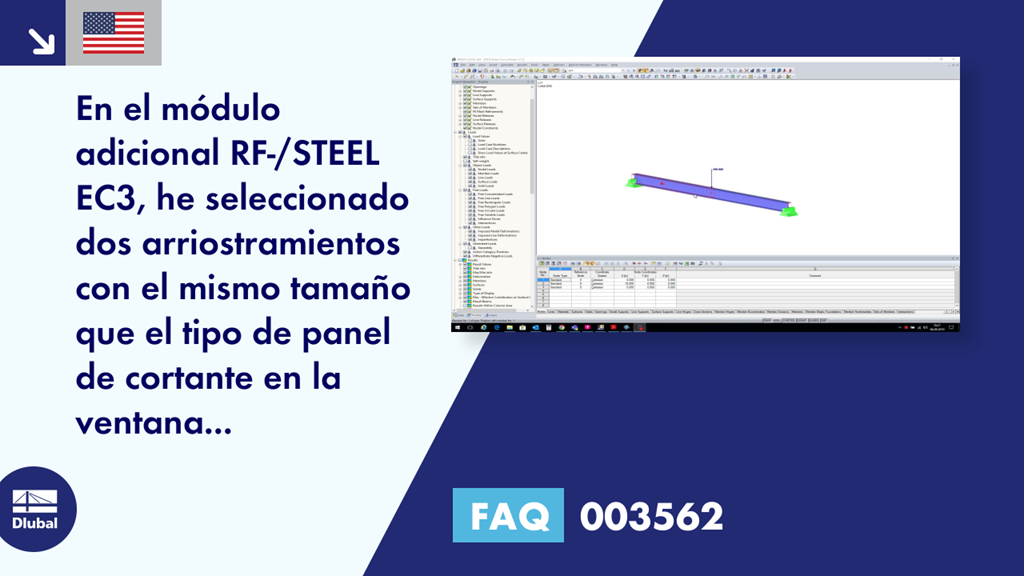

En el módulo adicional RF-/STEEL EC3, he seleccionado dos arriostramientos con el mismo tamaño que el tipo de panel de cortante en la ventana "Parámetros" para calcular una viga. Por lo tanto, la viga debe apoyarse lateralmente en el medio. ¿Por qué el vector propio es arbitrario de todos modos?
Respuesta:
El término "panel de cortante" indica que el muelle de traslación, que se crea a lo largo de la longitud de la viga por medio del tipo de panel de cortante incluyendo los parámetros correspondientes, está suavizado, ver imagen 01.
Este también es el caso del tipo de panel de cortante "arriostramiento", de modo que la forma del modo siempre parece ser arbitraria en esta ubicación, ver imagen 02.
Para obtener los resultados exactos, se recomienda definir manualmente el apoyo lateral utilizando un apoyo en nudo según el método general (Imagen 03) o definir las longitudes eficaces según el método de la barra equivalente, incluyendo las coacciones laterales intermedias, si necesario. Por lo tanto, se crea una forma de modo con la coacción lateral visible en la mitad del vano (imagen 04).
