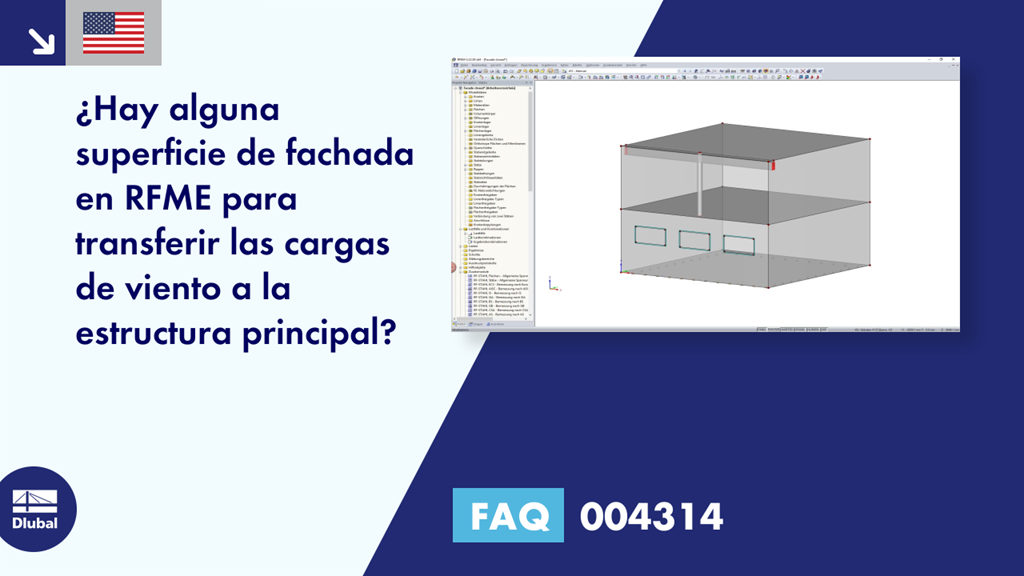

[EN] FAQ 004314 | ¿Hay alguna superficie de fachada en RFME para transferir las cargas de viento a la estructura principal?

Video

Primeros pasos con RFEM

first-steps

Le proporcionamos consejos y trucos para ayudar a iniciarse con los programas principales de RFEM.

6. febrero 2020

001149

Andreas Niemeier

Por favor, acepte las cookies de marketing para ver este vídeo.

Pregunta

¿Hay alguna superficie de fachada en RFME para transferir las cargas de viento a la estructura principal?

Respuesta

En RFEM, no hay superficies de fachada especiales para la distribución de las cargas de viento. Sin embargo, dicho elemento de distribución de cargas sin influencia en la resistencia de la estructura principal se puede crear con las herramientas estándar del propio RFEM. Para ello, proceda de la siguiente manera:


  1. Defina un "Material de fachada" isótropo linealmente elástico con la rigidez media de los elementos de la estructura principal adyacentes sin peso, propiedades de expansión térmica y modificación de rigidez.

    Figura 02 - Material para superficies de fachada

  2. En las zonas de la fachada, las superficies descritas del material de la fachada con el tipo de rigidez "Ortótropa". Para garantizar que no se transfiere ninguna carga opuesta a la estructura principal, el espesor y la rigidez a torsión se deben definir aproximadamente a cero. Recomendamos asumir el espesor medio de los elementos adyacentes de la estructura principal/1000 como rigidez y dividir la rigidez a torsión relacionada k33 también por un factor de 1000.

    Figura 03 - Propiedades de las superficies de fachada

  3. Defina la liberación de línea entre las superficies de la fachada y los elementos de la estructura principal de tal forma que sólo se pueden transferir los esfuerzos perpendiculares a los elementos de la estructura principal. Todas las otras dimensiones se deben especificar sin esfuerzos.

    Figura 04 - Posible definición de la unión entre las superficies de fachada y los elementos de la estructura principal

  4. Para asegurar que las superficies liberadas con las liberaciones de líneas no se deslizan en el plano del muro, el apoyo de la superficie en los grados de libertad del plano x e y se debe aplicar a las superficies de fachada.

    Figura 05 - Apoyo de las superficies de fachada

Con esta opción, es posible distribuir las cargas de presión que actúan perpendicularmente a las superficies de fachada así como las presiones de viento del cálculo de RWIND Simulation para la estructura principal. En este caso, cabe señalar que este modelado de la superficie de fachada se utilizará en relación con un método lineal de análisis.
