Domanda:

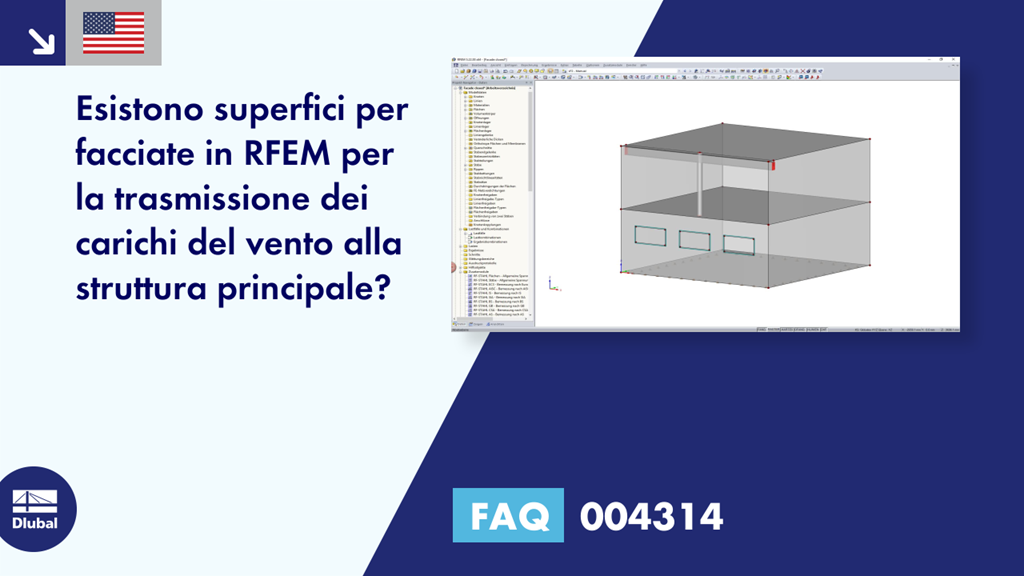

Esistono superfici per facciate in RFEM per la trasmissione dei carichi del vento alla struttura principale?
Risposta:
In RFEM, non ci sono superfici per facciate speciali per la distribuzione dei carichi del vento. Tuttavia, è possibile creare un tale elemento di distribuzione del carico senza alcuna influenza sulla resistenza della struttura principale utilizzando gli strumenti standard di RFEM. Per fare ciò, procedere come segue:
1.
Definire il "materiale di facciata" elastico lineare isotropo con la rigidezza media degli elementi adiacenti della struttura principale senza il peso, la proprietà di dilatazione termica e la modifica della rigidezza.
2°
Nelle aree della facciata, descrivere le superfici realizzate con il materiale della facciata con il tipo di rigidezza "Ortotropa". Per garantire che non ci sia carico opposto agli angoli della superficie trasferito alla struttura principale, lo spessore e la rigidezza torsionale devono essere definiti vicino allo zero. Si consiglia di applicare lo spessore medio degli elementi adiacenti della struttura principale/1.000 come spessore e di dividere anche la relativa rigidezza torsionale k-33 per il coefficiente di 1.000.
3.
Definire uno svincolo della linea tra le superfici della facciata e gli elementi della struttura principale in modo che le forze perpendicolari agli elementi della struttura principale possano essere trasferite solo. Tutte le altre direzioni devono essere specificate senza alcuna forza.
4.
Per garantire che le superfici con gli svincoli delle linee non scivolino nel piano della parete, è necessario applicare il vincolo esterno della superficie alle superfici della facciata nei gradi di libertà x e y.
Questa opzione consente la distribuzione dei carichi di compressione che agiscono perpendicolarmente alle superfici della facciata e delle pressioni del vento dal calcolo di RWIND Simulation alla struttura principale. In questo caso, è necessario utilizzare questa modellazione della superficie della facciata in connessione con il metodo di analisi lineare.
