Pregunta:

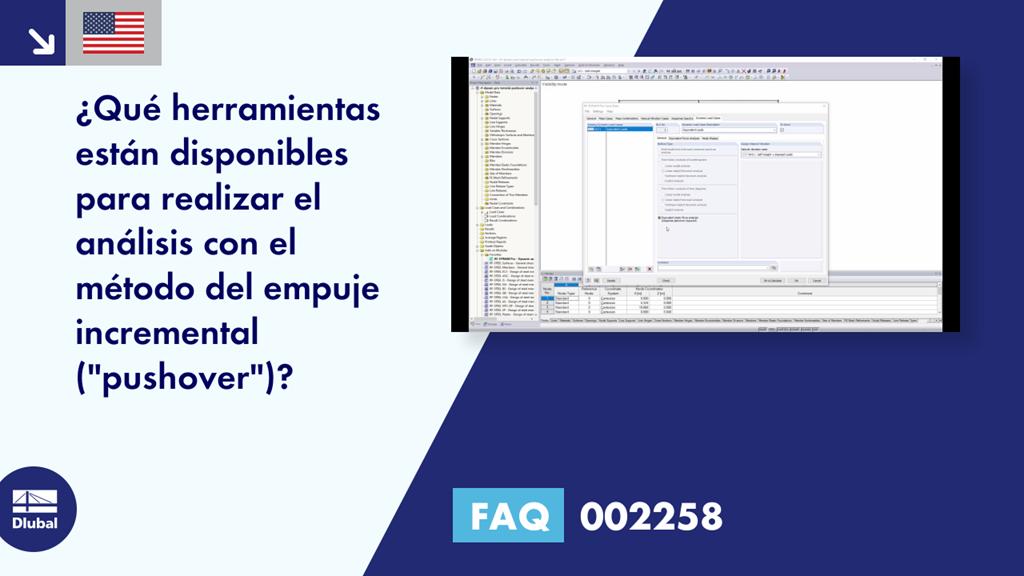

¿Qué herramientas están disponibles para realizar el análisis con el método del empuje incremental ("pushover")?
Respuesta:
En RFEM es posible determinar un curva de capacidad o curva de pushover y exportarla a Excel. A continuación, puede encontrar una lista de los pasos que se deben realizar:
- 1.
Definición de articulaciones no lineales:
- 2.
Articulación plástica según FEMA 356: Una articulación no lineal (plástico-elástica o plástico-rígida) con valores de fluencia preestablecidos y criterios de aceptación para barras de acero (capítulo 5 de FEMA 356). Los valores de límite elástico dependen de la barra y se preestablecen automáticamente. Los parámetros del diagrama se interpolan, según el tipo de sección. Las articulaciones "FEMA" se pueden personalizar.
- 3.
Articulación plástica según EN 1998-3: Definición bilineal de la curva de plastificación. Las articulaciones bilineales también tienen valores de plastificación preestablecidos, criterios de aceptación y límites de plastificación, pero se pueden ajustar manualmente. El uso de articulaciones plásticas tiene la ventaja de la visualización en color de las articulaciones al evaluar los pasos de carga individuales. Por lo tanto, es posible detectar rápidamente si se excede un criterio de aceptación, por ejemplo.
- 4.
Como alternativa a la definición de una articulación, RFEM proporciona la no linealidad de la barra "Articulación plástica". Aquí puede definir perfectamente el comportamiento plástico; tiene que introducir los valores límite plásticos manualmente. La ventaja de esta opción es que la ubicación de la articulación plástica creada se encuentra automáticamente.
- 5.
Definición de patrones de carga para el análisis no lineal: Esto se puede hacer manualmente al introducir cargas en un caso de carga, por ejemplo, una carga distribuida uniformemente sobre la altura del edificio. Una distribución de carga similar a la distribución de la deformada del modo se puede generar automáticamente con el módulo adicional RF‑DYNAM Pro - Equivalent Loads. Este módulo determina los valores propios y las cargas equivalentes en función del análisis del espectro de respuesta. Para cada valor propio seleccionado, se generan cargas equivalentes y se exportan a RFEM en casos de carga.
6.
Incremento de carga en RFEM: Se puede definir un incremento de carga en los parámetros de cálculo de los casos de carga. Se pueden analizar los resultados de todos los incrementos de carga. Especialmente cuando se usan "Articulaciones plásticas", es posible evaluar claramente la plastificación por color resaltando las articulaciones. Es importante poner a escala las cargas equivalentes exportadas (de RF-DYNAM Pro) para que las cargas no aumenten en incrementos demasiado grandes. La figura 03 muestra el caso de carga exportado desde RF-DYNAM Pro y se recomiendan los parámetros de cálculo.
7.
Diagramas de cálculo para crear la curva de empuje: Puede encontrarlas en "Parámetros de cálculo globales". Puede definir la carga sísmica total en el eje vertical y la deformación en el plano de la cubierta en el eje horizontal para obtener la curva de empuje deseada. Puede exportar fácilmente los datos a Excel.
La visualización en color de las articulaciones plásticas se muestra en la figura 05. Puede seleccionar la escala de colores según los criterios de aceptación o según los parámetros definidos del diagrama de articulaciones.
Luego se puede realizar un análisis con el empuje incremental adicional (determinación del espectro inelástico, punto de rendimiento), por ejemplo, en Excel.
En la sección de descargas a continuación, puede encontrar una descripción detallada de este tutorial dentro de un documento PDF (en inglés).
