Pregunta:
¿Por qué no recibo tensiones como resultado para una superficie ortótropa?
Respuesta:
Las tensiones no se pueden calcular para cada tipo de espesor ortótropo.
Para las siguientes rigideces ortótropas, también se calculan las tensiones:
Tipo de rigidez ortótropa con espesor constante (Figura 01).
Modelo de material ortótropo 2D con espesor constante (Figura 02).

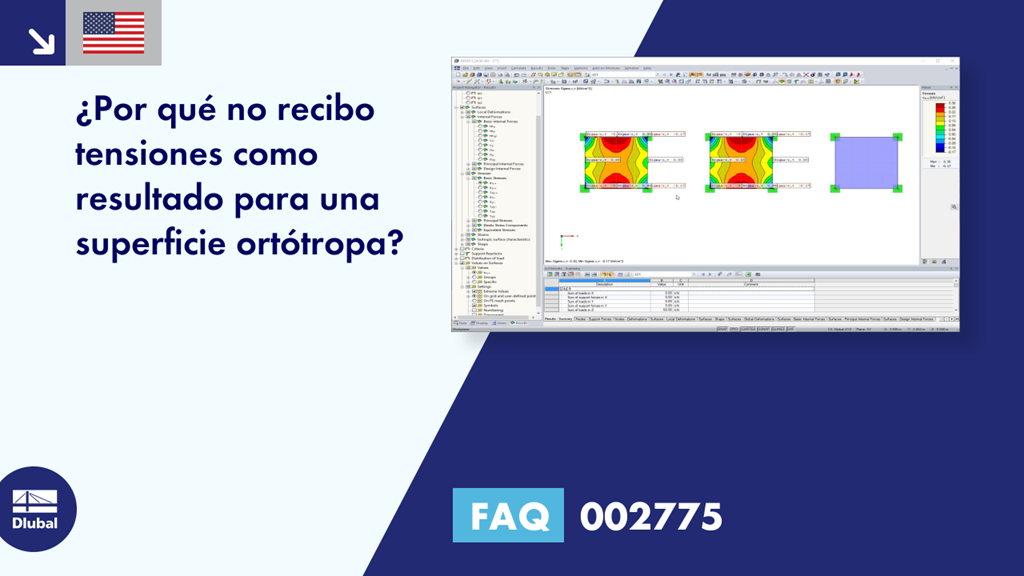

No se calculan tensiones para otros tipos de superficies ortótropas. Para un modelo ortótropo con diferentes espesores en las direcciones x e y, la visualización de las tensiones para las direcciones x e y sería relativamente compleja e incomprensible (figura 03).
En el archivo adjunto se definen las tres rigideces básicas.
